Henan GNEE Electric Co., Ltd. є одним із найнадійніших виробників і постачальників фотоелектричних комбайнів у Китаї. Якщо ви збираєтеся придбати індивідуальну фотоелектричну коробку комбайна, виготовлену в Китаї, ласкаво просимо отримати пропозицію від нашої фабрики. В наявності є якісна продукція та прийнятна ціна.
Що таке PV Combiner Box?
A Коробка фотоелектричного комбайнаце атмосферостійкий електричний корпус, встановлений між сонячною фотоелектричною батареєю та інвертором. Він збирає вихідний сигнал постійного струму від кількох ліній сонячних панелей, об’єднує їх на загальну шину та направляє об’єднану потужність до інвертора через одну точку з’єднання.
Без фотоелектричної об’єднувальної коробки велика сонячна установка вимагала б прокладання окремої пари кабелів постійного струму від кожної ланцюга безпосередньо до інвертора. 12-комерційна система на даху означатиме 24 окремі кабелі постійного струму – кошмар встановлення та значне джерело помилок електропроводки та ризику несправності. Фотоелектричний об’єднувач вирішує цю проблему шляхом централізації всіх з’єднань рядків в одній організованій, захищеній та доступній для обслуговування точці.
Крім простої консолідації кабелю, сучаснийфотоелектричний комбайнерє повноцінним захисним центром: у ньому розміщено фотоелектричні запобіжники постійного струму, які захищають кожну низку окремо, SPD типу 2 постійного струму, який захищає від пошкодження блискавкою та перенапругою, а також ізолятор постійного струму, який дозволяє безпечно від’єднати весь масив для технічного обслуговування - і все це в одному водонепроникному корпусі IP65.
Архітектура сонячної фотоелектричної системи - рядки фотоелектричної системи підключаються до блоку сонячного об’єднувача
Не знаєте, скільки струн потрібно поєднати? Наші інженери можуть допомогти вам визначити правильну конфігурацію фотоелектричної коробки.
Основні характеристики нашого PV Combiner Box
Розроблено для безпеки, надійності та продуктивності в складних сонячних середовищах
Комплексний захист від перенапруг
Вбудований -уЗПД постійного струму типу 2 (IEC 61643-31) із Imax 40 кА фіксує стрибки, спричинені блискавкою, і перехідні процеси перемикання, відводячи енергію на землю та захищаючи вхідну схему постійного струму інвертора.
За-захист від перевантаження по струму
Кожен вхід струни має спеціальний фотоелектричний запобіжник постійного струму (IEC 60269-6, керамічний корпус 10x38 мм, 16 A/1000 В постійного струму). Несправний рядок ізольовано негайно, не впливаючи на інші робочі рядки.
Безпечний ізолятор постійного струму
Доступний передній-обертовий ізолятор постійного струму (перемикач-навантаження, 1000 В постійного струму / 32A) забезпечує одноточкове від’єднання- для безпечного обслуговування. Сонячні батареї продовжують генерувати напругу, навіть коли інвертор вимкнено.
Моніторинг рядків (необов'язково)
Вимірювання-в реальному часі струму (I), напруги (V), температури (T), працездатності SPD і стану перемикача для кожної ланцюга. SCADA-сумісна для дистанційного моніторингу ефективності та цільового обслуговування.
Водостійкий корпус IP65
Корпус із полікарбонату або сталі з класом захисту IP65/IP66, пило- та водонепроникний, стійкий до ультрафіолету. Робоча температура від -20 градусів до +60 градусів, охоплюючи всі зовнішні середовища встановлення.
Захист від-зворотного струму
Вбудований-анти-діод зворотного зв’язку запобігає зворотному струму від здорових струн до несправних або затемнених, захищаючи панелі від перегріву та подовжуючи термін служби системи.
Технічні характеристики PV Combiner Box
Повні електричні та механічні параметри для тендерної документації та специфікацій проекту
| немає | Параметр | одиниця | Значення |
|---|---|---|---|
| 1 | Номінальна напруга постійного струму | V DC | 1000 / 1500 |
| 2 | Максимальна напруга відкритого ланцюга-постійного струму | V DC | 1000 / 1500 |
| 3 | Номінальний струм на струну | A | Менше або дорівнює 20 |
| 4 | Максимальний вихідний струм | A | 63 - 630 |
| 5 | Кількість вхідних рядків | - | 1 / 2 / 3 / 4 / 6 / 8 / 12 / 16 / 24 |
| 6 | Номінальний запобіжник DC PV | A / V | 16 A / 1000 В постійного струму (IEC 60269-6) |
| 7 | Тип SPD постійного струму | - | Тип 2 (IEC 61643-31) |
| 8 | SPD Imax | кА | 40 |
| 9 | SPD Up (рівень захисту від напруги) | кВ | Менше або дорівнює 4,0 |
| 10 | Рейтинг ізолятора постійного струму | V/A | 1000 В постійного струму / 32 A (розрив-навантаження) |
| 11 | Ступінь захисту | - | IP65 / IP66 |
| 12 | Матеріал корпусу | - | Полікарбонат (ПК) / холоднокатана-сталь |
| 13 | Робоча температура | ступінь | -20 до +60 |
| 14 | Анти{0}}діод зворотного зв’язку | - | Додатково (стандарт за запитом) |
| 15 | Моніторинг рядків | - | Додатково (I, V, T, статус SPD, статус перемикача) |
| 16 | Відповідність стандартам | - |
IEC 61439-2, IEC 61643-31, IEC 60269-6, IEC 60364-7-712, UL 1741 |
Об’єднувач постійного струму проти об’єднувача змінного струму: критичні відмінності
Комбайни постійного та змінного струму НЕ взаємозамінні. Використання компонентів зі змінним-змінним струмом на стороні постійного струму становить небезпеку пожежі.
| Параметр | DC Combiner Box | Комбайнер змінного струму |
|---|---|---|
| Монтажне положення | PV масив → Вхід постійного струму інвертора | Вихід змінного струму інвертора → Мережа |
| Робоча напруга | 600 - 1500V DC | 230В / 400В змінного струму |
| Пристрої надструму | Фотоелектричні запобіжники постійного струму (IEC 60269-6) або автоматичні вимикачі постійного струму | Стандартні автоматичні вимикачі змінного струму |
| Стандарт SPD | IEC 61643-31 (для постійного струму) | IEC 61643-11 (стандарт змінного струму) |
| Гасіння дуги | Потрібне активне гасіння дуги постійним струмом | Природне нульове-вимирання змінного струму |
| Використовується з | Струнні інвертори, центральні інвертори | Мікро-інвертори, багатострунні інвертори |
| Взаємозамінні? | НІ - пожежна небезпека | НІ - пожежна небезпека |
Примітка:Дуги постійного струму не-самостійно згасають під час-перетину нуля. Ніколи не встановлюйте запобіжники змінного струму, автоматичні вимикачі або SPD на стороні постійного струму фотоелектричної системитемп.
Об’єднувач постійного струму проти об’єднувача змінного струму
Типи фотоелектричних комбайнів
Виберіть правильний тип об’єднувальної коробки відповідно до ваших вимог до сонячної установки
Стандартна коробка PV Combiner
Найпоширеніший тип, призначений для об’єднання кількох входів постійного струму від сонячної батареї в один вихід. Ідеально підходить для стандартних сонячних установок, де ключовими є простота та ефективність. Включає запобіжники, SPD і шину.
Від'єднайте PV Combiner Box
Пропонує додаткову функцію відключення сонячної батареї в одній точці за допомогою вбудованого -вимикача ізолятора постійного струму. Забезпечує додатковий рівень безпеки, дозволяючи швидко та легко вимикати під час надзвичайних ситуацій або технічного обслуговування.
AFCI PV Combiner Box
Об’єднувальні блоки переривника дугового замикання виявляють сигнали про дугову замикання та переривають ланцюг до того, як замикання переростуть у пожежу. Чудовий вибір для установок, де пожежна безпека є основною проблемою. Обов’язковий у деяких юрисдикціях.
Smart PV Combiner Box з моніторингом
Оснащений модулями моніторингу рядків, які вимірюють I, V, T, працездатність SPD і стан комутатора в реальному часі. SCADA-сумісна для комунальних-станцій. Забезпечує цільове технічне обслуговування та оптимізацію коефіцієнта продуктивності (PR).
Коли вам потрібен PV Combiner Box?
Пояснення правила 3-рядків - засноване на IEC 60364-7-712
Коробка фотоелектричного комбайна стає важливою, коли ваша сонячна система має3 або більше ліній PVпідключений паралельно до одного входу MPPT інвертора.
Коли декілька рядків з’єднані паралельно без індивідуального захисту рядка, несправний рядок (короткий або сильно заштрихований) може тягнутизворотний струміз здорових паралельних струн. Цей зворотний -струм протікає крізь комірки та кабелі несправної струни, спричиняючи локальне перегрівання, прискорену деградацію та, у важких випадках, пожежу.
Ф-запобіжники постійного струму всередині об’єднувальної коробки запобігають цьому шляхом ізоляції несправної ланцюга одразу після виявлення несправності. Для 1-2 рядків достатньо більшості сучасних інверторів із вбудованими входами MPPT.
Маєте більше 3 сонячних струн? Отримайте спеціальну конфігурацію PV комбайнера сьогодні.

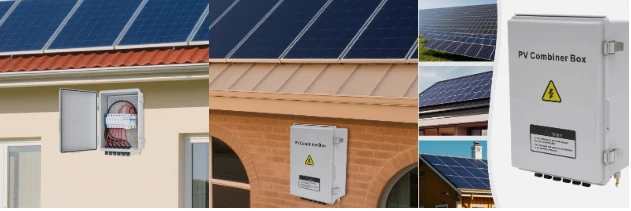

Застосування PV Combiner Boxes
Нам довіряють для житлових, комерційних і{0}}масштабних сонячних установок
☀️Комунальні-масштабні сонячні установки
Центральні інверторні фотоелектричні установки з сотнями ліній використовують об’єднувальні блоки постійного струму для організації масивної проводки, зменшення кількості кабелів і ввімкнення моніторингу рівня -струн для оптимізації співвідношення продуктивності.
🏢Комерційні дахові системи
Комерційні будівлі з масивами рядків 10-50+ виграють від об’єднувальних коробок для організованої проводки, захисту від перевантаження по струму та безпечного доступу для обслуговування на дахах.
🏠Житлові сонячні системи
Більші житлові установки з 3+ ланцюгами використовують компактні фотоелектричні об’єднувальні коробки для-захисту запобіжниками на кожну струну та захисту від перенапруги поблизу інвертора.
🛣️Плавучі сонячні електростанції
Спеціально розроблені плавучі фотоелектричні об’єднувачі для сонячних установок на водоймах з підвищеною стійкістю до корозії та водонепроникними корпусами для екстремальних умов.
🚀Системи відстеження сонця
Фотоелектричні електростанції, встановлені на трекерах, використовують об’єднувальні блоки, розроблені для динамічних умов монтажу, з моніторингом рядків, інтегрованим із системами керування трекерами.
🔋Вимкнено-Мережеві та гібридні системи
Не-мережеві сонячні системи з акумуляторним накопичувачем використовують фотоелектричні об’єднувачі між масивом і контролером/інвертором заряду, забезпечуючи безпечну ізоляцію та захист від постійного струму.
Отримайте пропозицію для фотоелектричної коробки сьогодні
Надішліть нам свої специфікації проекту та отримайте індивідуальну цінову пропозицію протягом 24 годин. Безкоштовна інженерна консультація включена.
FAQ
Фотоелектричні об’єднувальні коробки відповідають стандартам IEC 61439-2 (комутаційні пристрої низької-напруги), IEC 61643-31 (DC SPD для фотоелектричних систем), IEC 60269-6 (запобіжники DC PV), IEC 60364-7-712 (сонячні фотоелектричні установки) та UL 1741 (стандарт США для інверторне та суматорне обладнання). Компоненти повинні містити чіткі параметри напруги постійного струму на рівні або вище максимальної напруги холостого ходу системи.
Який рейтинг IP фотоелектричної коробки?
Коробки фотоелектричного комбайна зазвичай мають ступінь захисту IP65 або IP66, що робить їх пилонепроникними, водонепроникними та придатними для зовнішньої установки в суворих погодних умовах. Корпус виготовлено з полікарбонату (PC) або холоднокатаної сталі зі стійкістю до ультрафіолетового випромінювання, що забезпечує тривалу-довговічність поза приміщеннями. Діапазон робочих температур зазвичай становить від -20 градусів до +60 градусів, охоплюючи всі середовища встановлення на вулиці.
Чи включає фотоелектричний комбайнер моніторинг рядків?
Фотоелектричні об’єднувачі-з вищими специфікаціями включають модулі моніторингу струни, які вимірюють струм (I), напругу (V) і температуру (T) для кожної окремої ланцюга в реальному часі. Вони також контролюють стан справності SPD і стан ізолятора вимикача постійного струму. Ці дані можна інтегрувати з системами SCADA для безперервного дистанційного нагляду, уможливлюючи цілеспрямоване технічне обслуговування, а не повну-діагностику системи, і покращуючи коефіцієнт продуктивності (PR) підприємства та рентабельність інвестицій.
Як вибрати правильний фотоелектричний комбайнер для свого проекту?
Поміркуйте: (1) Кількість вхідних рядків - виберіть поле, яке містить усі ваші паралельні рядки.
(2) Номінальна напруга постійного струму - має відповідати максимальній напрузі відкритого ланцюга- вашої системи (1000 або 1500 В постійного струму) або перевищувати її.
(3) Сумісність розмірів проводів - комерційні системи використовують більшу проводку, ніж житлові.
(4) Поріг захисту від надточного струму - має витримувати очікувані стрибки напруги для розміру вашої системи.
(5) Рейтинг IP корпусу - вищі рейтинги потрібні для вологих або суворих умов. (6) Потреби в моніторингу - необов’язкові для житлових приміщень, рекомендовані для комерційних і комунальних-масштабів.
Де слід монтувати фотоелектричну об’єднувальну коробку?
Встановіть коробку фотоелектричного комбайна в легкодоступному місці для обслуговування. Виробники рекомендують орієнтуватися на північ-(у північній півкулі), щоб отримати більше тіні протягом дня, оскільки пряме сонячне світло може спричинити перегрів внутрішньої проводки. Виберіть місце, захищене від стихії, поблизу сонячних панелей, щоб мінімізувати довжину проводки та зменшити ризик несправності. Незважаючи на те, що корпуси стійкі до атмосферних впливів, додатковий захист продовжує термін їх служби.
Яке призначення коробки фотоелектричного комбайна?
Основне призначення фотоелектричної (PV) об’єднувальної коробки полягає в тому, щоб об’єднати вихідні сигнали кількох ліній сонячних панелей в єдине джерело живлення перед тим, як воно надходить до інвертора.
Чи підвищує напругу сонячний комбайнер?
Ні, сонячний комбайнер не підвищує напругу
Яке призначення коробки об’єднувача струн у сонячній фотоелектричній системі?
Коробка об’єднувача з’єднує виходи постійного струму (DC) від кількох ліній сонячних панелей і об’єднує їх у єдиний основний канал, який надходить до сонячного інвертора.
