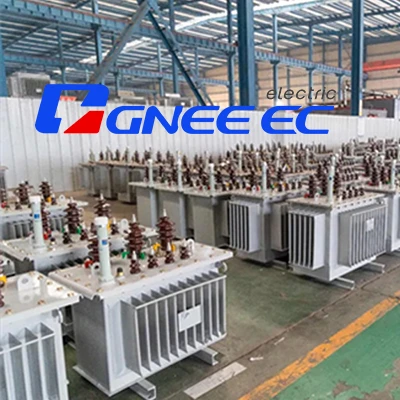

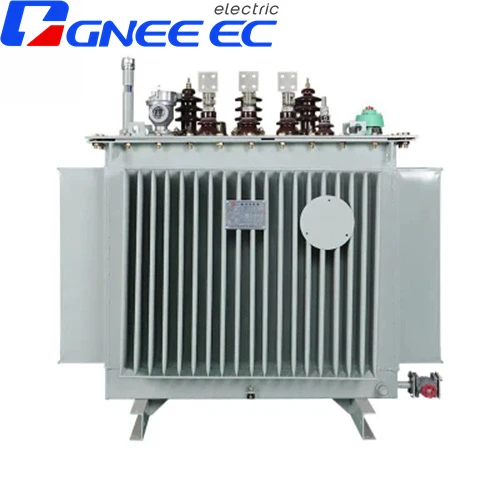

Розподільний силовий трансформатор серії 10 кВ
Назва Розподільний силовий трансформатор; Висота нижче 1000 м; Максимальна температура +40 градусів; Максимальна середньодобова температура +30 градусів; Максимальна середньорічна температура +20 градусів; Мінімальна зовнішня температура -25 градусів.
Послати повідомлення
Чат зараз
Є питання? Торгові представники GNEE зараз доступні для чату
Надіслати електронну-електронну пошту:sales@gneeelectric.com
тел.:+8615824687445
Серія 10 кВрозподільний трансформаторsце тип трансформатора, який використовується в системах розподілу електроенергії. Він знижує напругу високої напруги від ліній електропередач до нижчої напруги, придатної для використання в будинках, на підприємствах та інших об’єктах.
Технічні параметри розподільних трансформаторів 10/0,4 кВ (другий рівень енергоефективності)
| Оцінений місткість (кВА) |
Комбінація напруг | Мітка підключеної групи | Без навантаження втрата (W) |
Втрата навантаження (75 градусів) (W) |
Без навантаження струм (%) |
Імпеданс Напруга (%) |
Зовнішній розмір (L x w x h) |
Загальна вага (кг) |
||
| Високий напруга (кВ) |
кран діапазон |
Низький Напруга (кВ) |
||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±2x2.5 ±5 |
0.4 | Dyn11 YynO Yzn11 |
80 | 630/600 | 1.5 | 4 | 800 x 500 x 850 | 350 |
| 50 | 100 | 910/870 | 1.3 | 820 x 550 x 850 | 400 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 835 x 580 x 850 | 430 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 840 x 600 x 880 | 450 | |||||
| 100 | 150 | 1580/1500 | 1.1 | 860 x 600 x 890 | 490 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 1020x660x900 | 610 | |||||
| 160 | 200 | 2310/2200 | 1.0 | 1035x660x950 | 670 | |||||
| 200 | 240 | 2730/2600 | 1.0 | 1040x680x980 | 730 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1140x740x1010 | 850 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1160x760x1150 | 970 | |||||
| 400 | 410 | 4520/4300 | 0.8 | 1230x800x1210 | 1130 | |||||
| 500 | 480 | 5410/5150 | 0.8 | 1320x900x1210 | 1345 | |||||
| 630 | Dyn11 YynO |
570 | 6200 | 0.6 | 4.5 | 1420x920x1230 | 1630 | |||
| 800 | 700 | 7500 | 0.6 | 1480x1000x1285 | 1950 | |||||
| 1000 | 830 | 10300 | 0.6 | 1600x1100x1330 | 2215 | |||||
| 1250 | 970 | 12000 | 0.5 | 1655x1135x1375 | 2565 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1815x1260x1450 | 3100 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1920x1305x1510 | 3785 | ||||
| Примітка: 1. Для трансформаторів з номінальною потужністю 500 кВА і нижче втрата навантаження в таблиці над діагоналлю підходить для групи з’єднань Dyn11 або Yzn11 | ||||||||||
| втрати навантаження нижче діагоналі, придатної для групи підключення YynO. | ||||||||||
| 2, відповідно до потреб користувача, може забезпечити трансформатор з діапазоном відводів високої напруги | ||||||||||
| 3, відповідно до потреб користувача, може забезпечити трансформатор з низькою напругою 0.69kV. | ||||||||||
| 4, якщо користувач потребує, також може вибрати інші значення втрат. | ||||||||||
| 5, у зв’язку з постійним оновленням продукту вага та розмір у таблиці можуть змінюватися. Найбільш правильна таблиця розмірів буде надана під час оформлення замовлення. |
