Основні конструктивні відмінності між масляними трансформаторами потужністю 2000 кВА та сухими-трансформаторами

Визначаючи обладнання для розподілу електроенергії, необхідно розуміти ключові відмінності конструкції між нимиМаслонаповнені трансформатори потужністю 2000 кВАі сухі-трансформаторинеобхідний для здійснення обґрунтованих інвестицій.



Як заводський-прямий виробник обох типів трансформаторів, GNEE проектує, випробовує та транспортує масляні{1}}занурені та сухі-блоки з наших інтегрованих виробничих ліній у Китаї. Наша команда інженерів поставила понад 15 000 трансформаторів по всьому світу, що дає нам глибоке розуміння того, яка технологія підходить для того чи іншого застосування.



У цій статті розглядаються всі важливі відмінності в дизайні, допомагаючи вам оцінити два варіанти з термічної, механічної точки зору, безпеки та життєвого циклу.

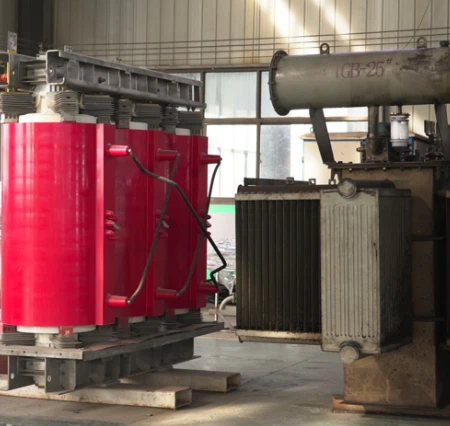

Основна конструктивна відмінність між маслонаповненими трансформаторами потужністю 2000 кВА та сухими-трансформаторами полягає в ізоляції та охолоджувальному середовищі. Маслонаповнені трансформатори занурюють сердечник і котушку в мінеральне масло, синтетичний ефір або природний складний ефір. Ця рідина виконує подвійну функцію: вона ізолює обмотки та передає тепло від сердечника до стінок бака за допомогою природної конвекції. Навпаки, сухі трансформатори-типу покладаються на тверді ізоляційні матеріали, такі як епоксидна смола, папір Nomex або поліефірна плівка, з повітрям як основним охолоджувачем.



Цей єдиний дизайнерський вибір каскадом доповнює будь-яке інше інженерне рішення. Для маслонаповненого агрегату потужністю 2000 кВА потрібен герметичний-герметичний бак, бачок консерватора або герметичне ущільнення та релейний захист Бухгольца. Сухий трансформатор-типу 2000 кВА потребує більших каналів охолодження, зовнішніх систем вентиляторів для примусового-повітряного охолодження та міцного корпусу з рейтингом IP для захисту відкритих обмоток від пилу та вологи.



У GNEE наші команди дизайнерів обох технологій працюють в рамках однієї системи управління якістю, гарантуючи, що кожен тип оптимізований відповідно до властивих йому переваг.



Вибір масла та його вплив на конструкцію маслонаповненого трансформатора потужністю 2000 кВА

У категорії маслонаповнених конструкції вибір ізоляційної рідини ще більше відрізняє конструкції. Мінеральне масло залишається економічно ефективним і широко використовується, але GNEE також виробляє агрегати потужністю 2000 кВА, наповнені природним ефіром FR3 для підвищення пожежної безпеки. Складноефірні рідини мають температуру спалаху вище 300 градусів проти 160 градусів мінерального масла, що значно знижує ризик пожежі.



Конструкція резервуара адаптована до вищої в’язкості естеру - ми трохи збільшуємо розміри охолоджувального каналу, щоб зберегти ту саму пропускну здатність. Цей досвід дозволяє нам пропонувати пожежобезпечні маслонаповнені трансформатори без зниження номінальних характеристик.





Ефективність охолодження безпосередньо визначає постійну пропускну здатність трансформатора 2000 кВА, а механізм охолодження є ключовою конструктивною відмінністю між маслонаповненими трансформаторами 2000 кВА та сухими-трансформаторами. Маслонаповнені агрегати використовують принцип ONAN (Oil Natural Air Natural): гаряче масло піднімається, циркулює вздовж стінок бака, охолоджуваних навколишнім повітрям, і опускається на дно, створюючи безперервний термосифон. Більші блоки можуть додавати радіатори з вентиляторами (ONAF), щоб збільшити потужність охолодження без збільшення розміру бака.



Сухі-трансформатори використовують повітря як основне теплоносії. Природна повітряна конвекція (AN охолодження) переміщує тепло від відкритих поверхонь обмотки, але для блоку сухого -типу потужністю 2000 кВА зазвичай потрібне примусове повітряне охолодження (AF), щоб досягти повної номінальної потужності без надмірного підвищення температури.



GNEE підходить для сухих-трансформаторів із термісторно-керованими вентиляторами, які вмикаються при-заданій температурі обмотки, забезпечуючи додаткове збільшення потужності на 30–40% за потреби.





Рейтинг підвищення температури та вплив на методологію проектування трансформатора

Термічний клас визначає максимальну внутрішню температуру, яку може підтримувати кожна конструкція. Масляні трансформатори потужністю 2000 кВА зазвичай підтримують підвищення середньої температури обмотки на 55 або 65 градусів при навколишньому середовищі 40 градусів, обмежене швидкістю старіння масла. Блоки сухого -типу використовують клас ізоляції F (155 градусів) або H (180 градусів), що забезпечує вищі внутрішні температури та крутіші температурні градієнти. Це означає, що сухий трансформатор-типу 2000 кВА може працювати в жаркішому середовищі без зниження номінальних характеристик, що є значною перевагою для ливарних цехів або тропічних установок.



Інженери GNEE вибирають клас ізоляції та конфігурацію охолодження на основі максимальної температури навколишнього середовища та висоти над рівнем моря.





Для багатьох проектів масляні трансформатори потужністю 2000 кВА від сухих-типових трансформаторів є вирішальною конструкцією простору та ваги. Маслонаповнений трансформатор потужністю 2000 кВА зазвичай важить 2500–3500 кг, причому у вазі переважає сталевий бак і маса масла (приблизно 800–1200 літрів масла). Увесь блок є-автономним, стійким до атмосферних впливів і призначений для зовнішнього встановлення на бетонному цоколі або гравійній основі.



Сухий трансформатор-типу 2000 кВА важить 3500–5000 кг -, що парадоксально важче, незважаючи на відсутність масла -, тому що тверда ізоляція та більший поперечний переріз-осердя, необхідні для ефективного повітряного охолодження, додають значну масу матеріалу. Пристрої сухого-типу потребують встановлення в приміщенні або у водонепроникному корпусі, що збільшує площу простору. Однак вони усувають вимоги до утримання нафти, обсипання та дренажу, спрощуючи будівельні роботи.



GNEE надає креслення GA (загального розташування) на початку процесу пропозиції, щоб ваша команда могла негайно розпочати підготовку місця.



Рівні шуму та відмінності акустичного дизайну

Акустична продуктивність є ще одним моментом розбіжності. Масляні трансформатори користуються перевагами природних звуко-поглинаючих властивостей масла, зазвичай виробляючи 55–65 дБ при 2000 кВА. Сухі-трансформатори з відкритими з’єднаннями магнітного сердечника та активними вентиляторами охолодження часто реєструють 65–75 дБ.



Якщо сухий трансформатор потужністю 2000 кВА-повинен бути встановлений поблизу людей, GNEE постачає звуко{2}}корпуси та низьку{3}}шумну технологію серцевини, щоб досягти рівня комфорту перебування.





Міркування протипожежної безпеки значною мірою визначають конструктивні відмінності між маслонаповненими трансформаторами потужністю 2000 кВА та сухими-трансформаторами. Маслонаповнені установки, незважаючи на високу надійність, вводять в установку горючий матеріал. Будівельні норми часто вимагають-відокремлення з вогнетривкістю, ями для утримання масла та системи пожежогасіння, якщо пропонується встановлення всередині приміщень. Для зовнішніх підстанцій застосовуються мінімальні відстані від будівель.



GNEE пом’якшує ці проблеми, пропонуючи конструкції герметичних резервуарів із пристроями для скидання тиску та використовуючи складноефірні рідини з високою-температурою спалаху-, коли неможливо уникнути близькості до приміщення.



Сухі-трансформатори 2000 кВА за своєю суттю менш горючі. Обмотки, герметизовані-епоксидною смолою-відповідають класу пожежної поведінки F1, тобто вони -самозагасаючі без токсичних викидів. Це робить їх кращим вибором для лікарень, торгових центрів, станцій метро та підземних установок, де шляхи евакуації повинні залишатися-вільними від диму. Компроміс- полягає в тому, що обмотки - сухого-типу чутливі до вологи поглинають вологу навколишнього середовища, тому анти{13}}нагрівачі конденсації необхідні, коли трансформатор-знеструмлений у вологому середовищі.







У таблиці нижче наведено основні технічні параметри, які визначають конструктивні відмінності між маслонаповненими трансформаторами потужністю 2000 кВА та сухими-трансформаторами.

Параметр	2000 кВА масляний трансформатор	2000 кВА сухий трансформатор-типу
Ізоляція середня	Мінеральне масло / синтетичний ефір	Епоксидна смола / лита котушка
Спосіб охолодження	ONAN / ONAF	AN / AF
Типова вага (загальна)	2500–3500 кг	3500–5000 кг
Типові розміри (Д×Ш×В)	2000×1300×2000 мм (прибл.)	2200×1500×2300 мм (прибл.)
Клас ізоляції обмоток	A (105 градусів)	F (155 градусів) / H (180 градусів)
Максимальне підвищення температури обмотки	55 градусів / 65 градусів	80 градусів / 100 градусів
Типовий рівень шуму на відстані 1 м	55–65 дБ	65–75 дБ
Класифікація пожежної небезпеки	Горючий (O1)	Само{0}}загасання (F1)
Типове встановлення	Зовнішній, наземний-монтаж	Для приміщень, корпус IP00–IP54
Очікуваний термін служби	25–35 років	20–30 років
Періодичність технічного обслуговування	Щорічна перевірка та відбір проб масла	Двічі{0}}річна чистка та термічне сканування
Еко-ефективність дизайну (EU Tier 2)	Поступливий	Поступливий



GNEE виробляє обидва типи з однаковою точністю потужності, тому номінальна вихідна потужність 2000 кВА та продуктивність перетворення напруги еквівалентні. Вибір повністю залежить від середовища встановлення, вимог пожежної безпеки та філософії обслуговування.





Довгострокові-експлуатаційні профілі показують практичні конструктивні відмінності між масляними трансформаторами потужністю 2000 кВА та сухими-трансформаторами, які впливають на загальну вартість володіння. Маслонаповнені трансформатори вимагають періодичного відбору проб масла, аналізу розчинених газів (DGA) і можливої ​​регенерації масла через 15–20 років. Масло діє як діагностичне середовище - DGA може виявити початкові несправності до того, як вони стануть катастрофічними. Ця можливість прогнозованого технічного обслуговування є справжньою операційною перевагою, яку сервісна команда GNEE підтримує через партнерські-випробування масла.



Сухі-трансформатори повністю виключають використання мастила, зводячи планове технічне обслуговування до візуального огляду, очищення каналів охолодження та тепловізору з’єднань. Однак внутрішні несправності обмотки важче діагностувати на ранній стадії без відбору проб масла.



GNEE оснащує агрегати сухого-типу вбудованими датчиками температури та додатковим моніторингом часткового розряду, надаючи операторам-дані про здоров’я в реальному часі, еквівалентні-діагностиці на основі масла.



Фактори проектування заміни та завершення-життя

Після закінчення терміну експлуатації маслонаповнені трансформатори вимагають професійної утилізації масла та переробки металу. Сталевий резервуар і мідні обмотки повністю придатні для вторинної переробки, і GNEE розробляє пристрої для легкого зливу та розбирання. Сухі{2}}литі-смоляні трансформатори становлять проблему переробки - інкапсульовані обмотки-епоксидної смоли-нелегко відокремити, тому потрібні спеціальні процеси переробки. Клієнтам, які віддають перевагу цілям замкнутої економіки, ми звертаємо увагу на ці суттєві міркування під час консультації щодо дизайну.







Вибір між двома технологіями залежить від вашого робочого сценарію:



Виберіть масляний трансформатор потужністю 2000 кВА, коли:

• Можлива зовнішня установка з достатньою відстанню.
• Найнижчі початкові капітальні витрати є пріоритетом.
• Потрібна висока -тривала здатність до перевантаження.
• Ваша команда технічного обслуговування обладнана для роботи з маслом і тестування.
• Трансформатор живить важкі промислові навантаження з випадковими стрибками.



Виберіть сухий трансформатор-типу 2000 кВА, коли:

• Внутрішнє встановлення поблизу людей є обов’язковим.
• Правила пожежної безпеки обмежують легкозаймисті матеріали.
• Ділянка є екологічно чутливою через проблеми з підземними водами.
• Очікується мінімальний доступ до технічного обслуговування.
• Трансформатор обслуговує комерційні або адміністративні будівлі з постійним навантаженням.



У GNEE ми не схиляємося до однієї технології. Наші повністю власні виробничі лінії для обох дизайнів означають, що ми пропонуємо оптимальне рішення на основі ваших вимог -, а не на основі того, який продукт має більшу маржу.





Theосновні конструктивні відмінності між маслонаповненими трансформаторами потужністю 2000 кВА та сухими-трансформаторамизводяться до ізоляційного середовища, методу охолодження, фізичного сліду, профілю пожежної безпеки та філософії технічного обслуговування. Кожна технологія забезпечує однакову потужність 2000 кВА з еквівалентною ефективністю перетворення, якщо правильно вказано. Однак неправильний вибір призводить до головного болю під час встановлення, непотрібних цивільних витрат або довго-компромісів щодо надійності.



У GNEE ми виробляємо обидва типи трансформаторів на нашій інтегрованій фабриці з підтримкою ISO 9001-сертифікованих процесів і повних типових-звітів про випробування. Незалежно від того, чи потрібен вам зовнішній маслонаповнений блок, виготовлений відповідно до IEC 60076, чи внутрішній сухий трансформатор із індивідуальним захистом IP, у нас є інженерні можливості та виробничі потужності, щоб забезпечити це.



Надішліть нам свою специфікацію сьогодні.Повідомте нам свої вимоги до напруги, місце встановлення та умови навколишнього середовища, і наша команда проектувальників порекомендує точну конфігурацію трансформатора на 2000 кВА - масляний або сухий-тип -, який оптимізує вашу загальну вартість володіння. Натисніть кнопку запиту, і давайте розширимо ваш проект за допомогою рішення, розробленого GNEE-.



Запитати ціну



Скільки ізоляційного масла використовується в маслонаповненому трансформаторі потужністю 2000 кВА?

Стандартний масляний трансформатор потужністю 2000 кВА зазвичай містить приблизно від 1200 до 2500 літрів трансформаторного масла. Точна кількість масла залежить від конфігурації радіатора, конструкції охолодження, класу напруги та характеристик виробника.



Які напруги зазвичай доступні для трансформатора 2000 кВА?

Найпоширенішими первинними напругами є 11 кВ, 13,8 кВ, 15 кВ, 20 кВ, 22 кВ і 33 кВ, а звичайними вторинними напругами є 400 В, 415 В, 440 В, 480 В і 690 В. Індивідуальні комбінації напруг також можуть бути виготовлені відповідно до вимог проекту.



Що краще масляний або сухий трансформатор?

Масляні занурені трансформатори, як правило, віддають перевагу зовнішнім установкам і-промисловим застосуванням великої потужності, оскільки вони пропонують кращу ефективність охолодження, більшу здатність до перевантаження та довший термін служби. Сухі трансформатори зазвичай вибирають для використання всередині приміщень, оскільки вони забезпечують кращу пожежну безпеку, менший ризик для навколишнього середовища та простіше обслуговування.



Який термін служби трансформатора 2000 кВА?

За належних умов експлуатації та регулярного технічного обслуговування високоякісний трансформатор потужністю 2000 кВА-може надійно працювати від 25 до 40 років. Періодичні перевірки, випробування масла, моніторинг температури та профілактичне обслуговування допомагають максимізувати термін служби трансформатора.



Які пристрої захисту встановлені на трансформаторі 2000 кВА?

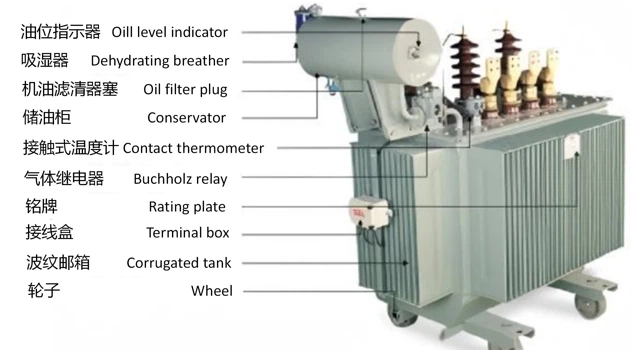

Більшість трансформаторів потужністю 2000 кВА оснащені захисними аксесуарами, такими як реле Бухгольца, індикатор рівня масла, запобіжний клапан, індикатор температури обмотки, датчик температури масла, сапун із силікагелю та система захисту від перевантаження по струму для забезпечення безпечної та стабільної роботи.



У яких галузях промисловості зазвичай використовуються трансформатори потужністю 2000 кВА?

Трансформатор потужністю 2000 кВА широко використовується на промислових виробничих підприємствах, у гірничодобувних підприємствах, проектах з відновлюваної енергетики, комерційних комплексах, лікарнях, аеропортах, центрах обробки даних, нафтохімічних підприємствах та проектах будівництва інфраструктури, де потрібне стабільне розподілення електроенергії середньої-напруги.
