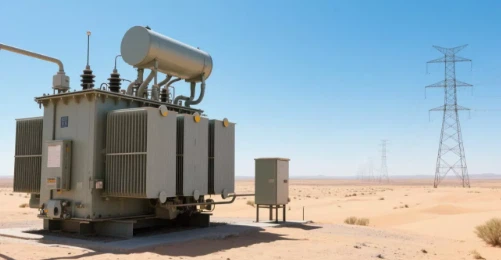

2000 кВА масляний-занурений трансформатор для пустельних середовищ Близького Сходу

Екстремальна спека, часті піщані бурі та стрімке зростання попиту сонячної та нафтогазової промисловості на Близькому Сході створюють серйозні проблеми для трансформаторів. Високі температури прискорюють старіння ізоляції, пісок засмічує системи охолодження, що призводить до перегріву, а будь-який простой може призвести до значних економічних втрат.





наш2000 кВА масляний-трансформаторрозроблено спеціально для вирішення цих завдань. Він має покращені охолоджувальні ребра та піско{1}}непроникні дихальні клапани, що забезпечує ефективне розсіювання тепла навіть за температури навколишнього середовища до 50 градусів. Прецизійна-герметична конструкція значно знижує ризик витоку масла та забруднення, тоді як його висока -здатність витримувати коротке замикання ефективно справляється з періодичними сонячними навантаженнями та важкими промисловими стрибками.



Вибір нашого рішення забезпечує довший термін служби (25-30+ років), менші втрати енергії (допомагає зменшити витрати на електроенергію) і мінімальне технічне обслуговування, завдяки чому ваш проект буде ефективним, надійним і продуктивним протягом тривалого часу.





1. Висока температура навколишнього середовища та старіння ізоляції

Літня температура навколишнього середовища в деяких частинах Близького Сходу часто перевищує 50 градусів.

Тоді стандартний трансформатор працює зі зниженим запасом охолодження: температура масла підвищується, ізоляція старіє швидше, а ризик вимушеного відключення зростає, особливо в години пік сонячної енергії.

Інженерною реакцією є оптимізована конструкція зовнішнього радіатора з покращеною природною циркуляцією масла, яка підтримує верхню{0}}температуру масла в допустимих межах навіть за високої температури навколишнього середовища.

Термін служби в діапазоні 25–30+ років є типовим показником досвіду для добре-пристроїв у такій експлуатації, а не гарантією; фактичний термін служби залежить від навантаження, стану масла та обслуговування.



2. Піщані бурі та охолодження/забруднення нафтою

Пустельний пісок може потрапляти в системи охолодження та вентиляційні системи, зменшуючи розсіювання тепла та забруднюючи ізоляційне масло.

Заходи включають піско{0}}непроникні сапуни (ніколи не замінюйте їх стандартними силікагелевими сапунами), повністю герметичний бак і систему фільтрації.

Це забезпечує чистоту системи охолодження та зменшує частоту технічного обслуговування.



3. Витік масла та пожежа/ризик для навколишнього середовища

Висока температура в поєднанні з вібрацією може спричинити пошкодження ущільнення; витік нафти забруднює навколишнє середовище (суворо регулюється в регіоні Перської затоки) і підвищує ризик пожежі поблизу нафтогазових об’єктів.

Проектна відповідь включає-запобіжні клапани тиску, мембранний-розширювач, високо-стійкий-корозійно-міцний резервуар і високо-якісні ущільнювальні компоненти.

Екологічно чисті ізоляційні масла з високою температурою займання (типу натурального складного ефіру) можуть бути вказані для полегшення затвердження проекту.







4. Коливання навантаження та -коротке замикання

Сонячна енергія дуже переривчаста, а нафтогазове обладнання створює великі пускові струми; коливання напруги та короткі-замикання можуть пошкодити обладнання.

Посилена конструкція обмотки та сердечника забезпечує високу стійкість до короткого-замикання, а трансформатор зазвичай забезпечує короткочасну{1}}можливість перевантаження (зазвичай близько 150% номінального значення протягом обмеженого періоду - підтверджує точне значення порівняно з проектними даними).

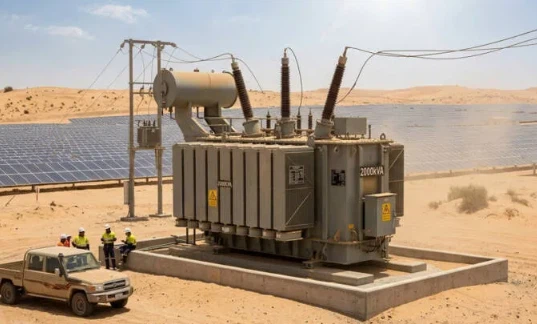

Правильне встановлення має вирішальне значення для забезпечення надійної роботи та тривалого терміну служби в суворих умовах пустелі. Дотримуйтеся наступних рекомендацій:



• Вибір місця та фундамент:виберіть добре{0}}дреноване місце на підвищенні, подалі від низин-місць, де може накопичуватися пісок або вода; бетонна основа має бути рівною та достатньо міцною для ваги агрегату (приблизно 3–4 тонни для агрегату потужністю 2000 кВА залежно від конфігурації напруги); залиште принаймні 1 м вільного простору навколо трансформатора.
• Орієнтація та затінення від сонця:орієнтуйте блок радіаторів подалі від переважного денного сонця; фіксований відбиваючий дах або сонцезахисний навіс можуть знизити підвищення внутрішньої температури на кілька градусів (зазвичай 5–8 градусів, залежно від польового досвіду).
• Вентиляція:тримайте ребра радіатора незаблокованими; зберігайте відстань приблизно в 1,5 × глибини ребер на стороні всмоктування та щонайменше 2 м на стороні випуску гарячого-повітря; не встановлюйте в замкнутому корпусі без примусової вентиляції.
• Захист від піску та пилу:використовуйте піско{0}}непроникні сапуни, як зазначено; переконайтеся, що кабельні вводи, прокладки та кришки доступу герметичні; розглянути низьку-швидкісний фільтрований тиск повітря для тривалих зупинок.
• Заземлення та блискавка:у ґрунті пустелі з високим-питомим опором встановіть глибоке{1}}заземлення (кілька стрижнів на 3 м або хімічний заземлювач), щоб досягти значення нижче 1 Ом; встановити розрядники перенапруг як на первинній, так і на вторинній стороні.
• Перша заливка масла і перевірка:переконатися, що залита на заводі- олива відповідає вказаній якості (наприклад, IEC 60296 для мінеральної оливи з належною стійкістю до окислення); взяти зразок масла для DGA та випробування діелектричного пробою в якості базової лінії; встановіть рівень масла для очікуваного діапазону навколишнього середовища (приблизно від -10 градусів до 55 градусів).
• Введення в експлуатацію:працювати без{0}}навантаження протягом принаймні 4 годин із моніторингом температури масла, вібрації та шуму; при повному навантаженні виконайте тепловізор через 1 годину та знову через 24 години, щоб переконатися, що жодна локалізована гаряча точка не перевищує ліміти.

Готові розпочати свій наступний близькосхідний проект?

Наші інженери готові допомогти вам налаштувати трансформатор потужністю 2000 кВА, який витримає найсуворіші умови. Давайте сьогодні обговоримо ваші технічні вимоги.

Запит на технічну консультацію



1. Чи підходить цей високотемпературний трансформатор потужністю 2000 кВА для умов спекотної пустелі Близького Сходу?

так Він оптимізований для екстремальних кліматичних умов, таких як Саудівська Аравія та ОАЕ, де влітку температура навколишнього середовища часто перевищує 50 градусів. Завдяки вдосконаленим зовнішнім радіаторам і оптимізованій природній циркуляції масла, він ефективно контролює підвищення температури верхнього масла і обмотки навіть у суворих умовах пустелі.



2. Як високотемпературний трансформатор потужністю 2000 кВА справляється з частими піщаними бурями та пилом на Близькому Сході?

Пісок є серйозною проблемою для пустельних проектів, оскільки він може забивати радіатори та забруднювати масло. Наша конструкція включає посилені піскозахисні сапуни, повністю герметичний резервуар і точну фільтрацію для ефективного запобігання проникненню дрібного пилу. Це забезпечує ефективність охолодження та значно зменшує частоту обслуговування порівняно зі стандартними трансформаторами.



3. Яка масляна ємність високотемпературного трансформатора 2000 кВА? Як контролюється ризик витоку?

Стандартний об’єм мастила в баку становить приблизно 1000 літрів (точний об’єм залежить від кінцевої конфігурації напруги та конструкції охолодження – ми надаємо точні розрахунки для вашого проекту). Ризик витоку зведено до мінімуму завдяки запобіжним клапанам, консерватору з мембранним ущільненням, високоякісним ущільненням і міцному повністю зварному баку.



4. Як трансформатор запобігає старінню ізоляції та продовжує термін служби в умовах високої температури?

Високі температури прискорюють окислення масла та руйнування ізоляції. Наша передова конструкція розсіювання тепла та посилені радіатори забезпечують стабільну теплову продуктивність, підтримуючи температуру масла та обмотки в безпечних межах. Ці запаси надійності суворо відповідають вимогам IEC 60076 щодо підвищення температури масла у верхній частині й середньої температури обмотки, гарантуючи надійну роботу навіть при повному навантаженні.



ПАРАМЕТР ТРАНСФОРМАТОРА GNEE

Номінальна потужність (кВА)	Комбінація напруг			Векторна група	Втрати-без навантаження (кВт)	Втрата навантаження (кВт)	Струм без{0}}навантаження (%)	Опір-короткого замикання (%)
	Висока напруга (кВ)	Діапазон високої напруги (%)	Низька напруга (LV)
30	20	±2×2,5 або ±5	0.4	Dyn11 або Yan11 або Yyn0	0.08	0.66/0.63	1.7	5.5
50					0.1	0.96/0.91	1.6
63					0.12	1.14/1.09	1.5
80					0.14	1.37/1.30	1.4
100					0.16	1.64/1.57	1.2
125					0.19	1.98/1.88	1.2
160					0.23	2.41/2.30	1.1
200					0.27	2.85/2.72	1
250					0.32	3.34/3.18	0.96
315					0.38	4.00/3.81	0.88
400					0.46	4.72/4.39	0.8
500					0.54	5.64/5.48	0.8
630					0.65	6.48	0.72
800					0.78	7.84	0.64
1000					0.92	10.7	0.56	6
1250					1.1	12.5	0.56
1600					1.33	15.1	0.48
2000					1.56	19.1	0.48
2500					1.87	22.2	0.4
