Розподільний трансформатор 2500 кВА: максимальна здатність до перевантаження з охолодженням ONAN/ONAF

Для промислових підприємств, центрів обробки даних і великих комерційних комплексівРозподільний трансформатор 2500 кВАє важливим активом. Але коли настає пік літа або виробничі лінії розширюються, кожен інженер запитує:З яким перевантаженням справді справляється мій трансформатор потужністю 2500 кВА?



Відповідь полягає в його методі{0}}охолодженняКомбіноване охолодження ONAN/ONAF.



Як професійний виробник трансформаторів із понад 18-річним досвідом експорту,GNEEпроектує та постачає агрегати потужністю 2500 кВА, які безпечно досягають25–33% додаткової потужностібез зміни номінальної таблички.



Цей посібник пояснює-реальні обмеження, вибір матеріалів, планування розмірів і текучий вибір, щоб допомогти вам максимізувати свої інвестиції.



Розподільний трансформатор 2500 кВА

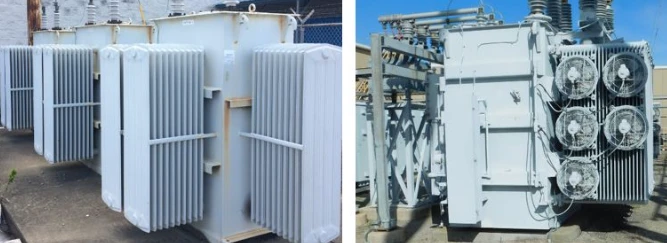

Більшість сучасних розподільних трансформаторів потужністю 2500 кВА мають двоступеневе-охолодження: ONAN для базового навантаження та ONAF для пікового навантаження.



• ONAN (Oil Natural, Air Natural).Без вентиляторів; гаряче масло природним чином піднімається в радіатори, де навколишнє повітря проходить пасивно. Базова безперервна потужність: 2500 кВА. Найкраще підходить для постійних навантажень і тихих середовищ (лікарні, житлові підстанції).



• ONAF (природна нафта, повітряний форсований).Така сама циркуляція масла, але вентилятори прокачують повітря над радіаторами, відводячи тепло набагато швидше. Потужність перевантаження з увімкненими вентиляторами: зазвичай 3125–3333 кВА (збільшення на 25–33%). Найкраще підходить для промислових піків, жаркого клімату та аварійного резервування.



Максимально безпечне перевантаження - Інженерні рекомендації

Режим охолодження	Безперервна ємність	Короткострокова-надзвичайна ситуація (типова)
Тільки ONAN	2500 кВА	2750 кВА (2 год) / 3000 кВА (1 год, ризик прискореного старіння)
Залучено ONAF	3125 кВА	3300 кВА (2 год) / 3500 кВА (1 год, навколишнє середовище<30 °C)



Ці значення є орієнтовними. Відповідно до стандарту IEC 60076.7 допустиме короткочасне-перевантаження залежить від попереднього-навантаження, температури навколишнього середовища та термічної постійної часу - зазвичай до 1,3–1,5 × розрахованого на 1–2 години за певних умов. Температурні обмеження відповідно до IEC 60076-2: підвищення середньої температури обмотки менше або дорівнює 65 K, верхнє масло менше або дорівнює 60 K. Для безпечного динамічного перевантаження слідкуйте за температурою обмотки та масла в реальному часі; ніколи не перевищуйте межі без термічної оцінки.





При вказівці aРозподільний трансформатор 2500 кВА, матеріал провідника безпосередньо впливає на вартість, розмір і ефективність.



Мідні обмотки – вища вартість, краща продуктивність

• Провідність:Мідь на ~40% більша електропровідність, ніж алюміній.
• Перевага розміру:2500 кВА мідний-трансформатор може бутина 15–20% меншев площі і вазі.
• Міцність:Краща стійкість до короткого-замикання – критично важливо для промислових мереж із частими збоями.
• Тривалість життя:Мідь не розповзається і не розшатується протягом десятиліть.



Алюмінієві обмотки – нижча початкова вартість

• Вартість:Зазвичайна 30–35% дешевшеніж мідь для тієї самої потужності 2500 кВА.
• Недолік:Потрібен більший поперечний-розріз – результатом є aбільш громіздкий трансформатор(додає ~300–400 мм до довжини).
• Ризик:Вимагає ідеальних болтових з'єднань; в іншому випадку теплове розширення може спричинити ослаблення.



Таблиця швидкого порівняння (2500 кВА, 11/0,4 кВ, 50 Гц)

Параметр (2500 кВА, 11/0,4 кВ, 50 Гц)	Мідь	Алюміній
провідність	Приблизно на 40% вище, ніж алюміній	База
Площа / вага	На 15–20% менший і легший (приблизно . 4200 кг)	Більш громіздкий (прибл. . 5100 кг, +300–400 мм)
Міцність-короткого замикання	Чудово	Помірний
Вартість	Вище (індекс цін ~1,4x)	30–35% дешевше (1,0x)
Найкраще підходить	Промисловий, ЦОД	Сільські, бюджетні проекти (болтові з'єднання повинні бути ідеальними)





Багато клієнтів GNEE надсилають фотографії існуючих «цегляних будинків» або компактних збірних підстанцій, запитуючи:Чи може тут поміститися трансформатор на 2500 кВА?Відповідь залежить від способу охолодження та вибору матеріалу.



Типові розміри трансформатора 2500 кВА (мідь, готовий до ONAN/ONAF)

компонент	Довжина	Ширина	Висота
Бак (без радіаторів)	2000 мм	1200 мм	1800 мм
З радіаторами ONAN	2400 мм	1600 мм	2200 мм
З додаванням шанувальників ONAF	+100 мм	те саме	+50 мм



Мінімальні вимоги до вільного простору для безпечної роботи

• Потік повітря:Принаймні800 ммз усіх боків для охолодження ONAN;1000 ммна стороні шанувальників ONAF.
• Утримання масла:Залиште простір для стінки обвалу або піддона для крапель (зазвичай 110% об’єму масла – ~3000 літрів для агрегату потужністю 2500 кВА).
• Відкриття дверей:Якщо заходити в «корпус», то дверей має бути не менше2500 мм у висоту × 1800 мм у ширину.
• Вентиляція:Навіть з ONAF кімнаті потрібні припливні жалюзі та витяжні вентилятори – інакше гаряче повітря рециркулює, а охолодження не вийде.



Примітки щодо розмірів і оформлення

• Залиште принаймні 800 мм повітряного потоку з усіх боків для ONAN; 1000 мм з боку вентилятора для ONAF.
• Маслоутримання: стінка обвалу або піддон для крапель приблизно на 110% об’єму масла (приблизно 3000 літрів для агрегату потужністю 2500 кВА).
• Вентиляція приміщення за допомогою припливних жалюзі та витяжних вентиляторів є обов’язковою навіть для ONAF.





Тип масла впливає на пожежну безпеку, екологічний ризик і термін служби трансформатора. Для aРозподільний трансформатор 2500 кВАпрацюючи під навантаженнями ONAN/ONAF, ось ваш посібник.



Мінеральна олія – стандартний вибір

• Плюси:Найнижча вартість, відмінна діелектрична міцність, широко доступний.
• Мінуси:Низька температура вогню (~160 градусів) – високий ризик у приміщенні або поблизу горючих матеріалів.
• Найкраще для:Зовнішні підстанції, віддалені райони або де бюджет першочерговий.



Природний ефір (FR3) або синтетичний ефір

• Плюси: Fire point >300 градусів (рідина класу K-), біологічно розкладається, продовжує термін служби паперової ізоляції на 5–8 років.
• Мінуси:У 2–3 рази дорожче мінерального масла, більш в’язке (повільніша природна циркуляція – потрібні трохи більші радіатори).
• Найкраще для:Внутрішні установки, торгові центри, лікарні, екологічно чутливі місця.



Таблиця швидкого вибору

Рідина	Вогнева точка	Біорозкладаний	Найкраще для
Мінеральне масло	Близько 160 градусів	немає	Зовнішні підстанції, бюджетні-майданчики
Природна ефірна рідина	>300 градусів (K-клас)	так	У приміщеннях, торгових центрах, лікарнях, екологічно чутливих місцях
Синтетичний ефір	Близько 310 градусів	Частковий	Висока-пожежна-застосування всередині приміщень



Ви виберетеONANдля простоти абоONAFдля максимальної гнучкостіРозподільний трансформатор 2500 кВАможе доставитидо 3333кВАякщо вказано та правильно експлуатується. Мідні обмотки займають менше місця; алюміній заощаджує початкові витрати. Мінеральне масло працює на відкритому повітрі; ефірне масло захищає людей і планету.



Не вгадуйте свій запас перевантаження.Надішліть GNEE вашпрофіль навантаження, температура навколишнього середовища та фотографії підстанції. Наші інженери дадуть відповідь протягом 8 годин із:

• A спеціальна таблиця розрахунку перевантаження(ONAN проти ONAF для вашого конкретного сайту)
• Цитата мідь проти алюмінію+ розмірне креслення
• Рекомендація щодо мінеральної чи ефірної оліїна основі пожежної небезпеки



Отримати цінову пропозицію



FAQ



Скільки масла в трансформаторі 2500 кВА?

Трансформаторне масло 2500 кВА, 13,8 кВ-трансформатора, встановленого на колодці,383 Гал. 2500 Вага трансформатора становить близько 13889 фунтів. Зазвичай 1 x 40 HQ може завантажити 4 одиниці 2500 кВА, 13,8 кВ трансформатора, встановленого на панелі-, до Північної Америки.



Скільки важить трансформатор 2500 кВА?

Вага трансформатора 2500 кваблизько 13889 фунтів. Зазвичай 1 x 40 HQ може завантажити 4 одиниці 2500 кВА, 13,8 кВ трансформатора, встановленого на панелі-, до Північної Америки.



Скільки кВт може витримати трансформатор 2500 кВА?

Залежить від коефіцієнта потужності: близько 2125 кВт при PF 0,85; 2500 кВт при одиничному PF.



Який струм-повного навантаження при 480 В?

Близько 3007 A (три-фази); близько 10416 А при 240 В; близько 2406 А при 600 В.



Що таке типова ефективність?
Ефективність часто перевищує 99%, часто відповідає або перевищує глобальні норми екологічного -дизайну (наприклад, DOE 2016).



Чи можна перевантажити?

Так, відповідно до вказівок IEC 60076.7 із моніторингом температури можливі короткочасні-перевантаження приблизно до 1,3–1,5 × номінального; довготривала-експлуатація вище паспортної таблички прискорює старіння ізоляції.
