Посібник з розрахунку потужності трансформатора: як правильно вибрати кВА?

У промисловому виробництві, комерційних операціях і навіть у великих - житлових проектах трансформатори є «серцем» системи електропостачання. Вони перетворюють електроенергію високої - напруги в потужність низької - напруги для обладнання, освітлення та інших електричних пристроїв. Однак вибір трансформатора з неправильною потужністю (вимірюється в кВА) може призвести до ряду проблем: занижений може спричинити часте відключення від перевантаження, пошкодити дороге обладнання або навіть викликати електричні пожежі; занадто великий витрачатиме енергію (через низьку швидкість навантаження та високу відсутність - втрат навантаження) і збільшить початкові витрати на придбання та - довгострокові витрати на експлуатацію.

Виберіть правильний трансформатор для свого проекту



Отже, як же правильно підібрати потужність трансформатора? У цьому посібнику будуть розбиті основні кроки, ключові фактори та практичні поради, які допоможуть вам прийняти обґрунтоване рішення, чи будуєте ви нову фабрику, модернізуєте комерційний центр чи плануєте житловий комплекс.

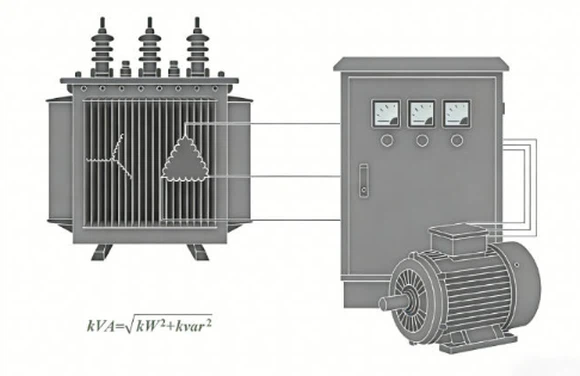

Перш ніж заглибитися у вибір, давайте розберемо основи. Потужність трансформатора (кВА, кіловольт - ампер) означає максимальну потужність, яку він може безпечно передати навантаженню, а не фактичну споживану потужність. На відміну від ватів (Вт), які вимірюють реальну потужність, споживану пристроями, кВА – це «уявна потужність» - вона поєднує реальну потужність (кВт) і реактивну потужність (кВАР, яка використовується індуктивними пристроями, такими як двигуни чи трансформатори).



Співвідношення між кВА, кВт і коефіцієнтом потужності (PF, мірою того, наскільки ефективно використовується електроенергія):



• кВА=кВт ÷ PF



Ця формула є наріжним каменем вибору потужності. Наприклад, якщо ваше загальне електричне навантаження потребує 80 кВт реальної потужності, а середній коефіцієнт потужності вашого обладнання становить 0,8 (загальне значення для промислового обладнання), необхідна повна потужність становить 80 ÷ 0.8=100 кВА.





Першим і найважливішим кроком є ​​перерахування всіх електричних пристроїв, які будуть живитися від трансформатора, і розрахунок їх загальної реальної потужності (кВт). Для цього необхідно звернути увагу на два сценарії: безперервне навантаження (пристрої, що працюють цілодобово, без вихідних, як-от насоси чи сервери) і періодичне навантаження (пристрої, що використовуються періодично, як-от зварювальні апарати чи кондиціонери).



Як розрахувати:

• Перелічіть кожен пристрій, його номінальну потужність (кВт, зазвичай вказується на паспортній табличці) і час його роботи (наприклад, 8 годин на день для конвеєрної стрічки, 2 години на день для нагрівача).
• Для безперервних навантажень: додайте їх повну потужність до загальної (наприклад, водяний насос потужністю 15 кВт працює 24/7=15 кВт).
• Для періодичних навантажень: використовуйте «коефіцієнт попиту» (відсоток, який показує, як часто навантаження використовується повністю). Наприклад, для зварювального апарату потужністю 20 кВт, який використовувався лише 30% часу, коефіцієнт попиту становить 0,3, тому він становить 20 × 0.3=6 кВт у загальну кількість.



Приклад: маленька фабрика має:

1 постійне навантаження: повітряний компресор потужністю 20 кВт (24/7)

2 періодичних навантаження: токарний верстат потужністю 15 кВт (використовується 50% часу) + 10 кВт дриль (використовується 40% часу)

Загальне навантаження=20 + (15×0,5) + (10×0,4)=20 + 7.5 + 4=31.5 кВт





Як згадувалося раніше, коефіцієнт потужності безпосередньо впливає на необхідну кВА. Більшість електричних пристроїв (особливо індуктивних, таких як двигуни, трансформатори та люмінесцентні лампи) мають коефіцієнт потужності нижче 1,0. Чим нижчий PF, тим більше кВА вам потрібно, щоб доставити той самий кВт.



Загальний коефіцієнт потужності:

Тип обладнання	Що це?	Коефіцієнт потужності (PF) Оцінка	Вибір Рекомендація
Резистивне навантаження	Електричний обігрівач, Лампа розжарювання	1.0 (ідеально)	кВА ≈ кВт
Індуктивне навантаження	Двигун, трансформатор, Кондиціонер	0.80 - 0.90	кВА=кВт ÷ 0,8
Ємнісне навантаження	ПК, перетворювач частоти, Світлодіодне світло	0.80 - 0.95	кВА=кВт ÷ 0,9
Важка зварювання	Зварювальний апарат	0.50 - 0.70 (Надзвичайно погано)	Потрібно резервувати маржа понад 50%.



Повернення до заводського прикладу: якщо середній PF становить 0,8, необхідна потужність становить 31,5 кВт ÷ 0.8=39.375 кВА.





Навіть якщо ви розраховуєте точну кВА на основі поточних навантажень, ви ніколи не повинні вибирати трансформатор саме з такою потужністю. чому Тому що:



• Майбутнє розширення: Ви можете додати нове обладнання (наприклад, нову машину на фабриці, більше торгових точок у торговому центрі).



• Пікові навантаження: деякі пристрої споживають більше енергії під час запуску (наприклад, двигуни мають «пусковий струм», який у 3–5 разів перевищує номінальний струм, хоча він нетривалий -).



• Технічне обслуговування: невеликий запас запобігає частим перевантаженням під час рутинних операцій.



Коефіцієнт навантаження (запас міцності) зазвичай становить 10% - 20% від розрахункової кВА. Для галузей з високим потенціалом розширення (наприклад, стартапи, заводи, що розвиваються), рекомендована маржа 20%; для стабільних навантажень (наприклад, зрілий офіс) достатньо 10%.



Остаточний розрахунок для заводу:

• Розраховані кВА=39.375; 20% маржі=39.375 × 0.2=7.875
• Загальна кількість необхідних кВА=39.375 + 7.875=47.25 кВА



Оскільки трансформатори продаються зі стандартною потужністю кВА (наприклад, 30, 40, 50, 63, 100 кВА), завод повинен вибрати трансформатор на 50 кВА (найменший стандартний розмір, який перевищує необхідні 47,25 кВА).





У проектах, які здійснює Huawan, розподільні трансформатори потужністю 160/250/400 кВА зазвичай використовуються в Камеруні, тоді як блоки потужністю 600 кВА та 630 кВА часто вибираються в Замбії. Це пояснюється тим, що Камерун просуває свій план відновлення електроенергії, щоб розширити охоплення електромережі, приділяючи основну увагу житловому та малому комерційному споживанню електроенергії. Навантаження є розпорошеним і відносно стабільним, тому трансформаторів потужністю 160-400 кВА достатньо для задоволення потреб в електроенергії на рівні села. Навпаки, національна енергетична політика Замбії наголошує на підвищенні надійності електропостачання та наданні пріоритету задоволенню промислових потреб, що призводить до концентрованих і сильно коливаючих електричних навантажень. Тому трансформатори потужністю 600 кВА та 630 кВА вибираються для задоволення промислових потреб у електроенергії.



З цього можна виявити, що різні програми мають унікальні характеристики навантаження, таким чином висуваючи наступні індивідуальні пропозиції:



Промислове та виробництво

Надавайте перевагу двигунам із високою - потужністю: якщо у вас великі двигуни (наприклад, понад 50 кВт), врахуйте їх пусковий струм, додавши додаткові 10%–15% до розрахункової кВА (оскільки запуск може спричинити тимчасове перевантаження).



Приклад: Завод із двигуном потужністю 40 кВт (PF 0,8) та іншими навантаженнями 20 кВт (PF 0,9). Розрахункова кВА=(40÷0,8) + (20÷0,9) ≈ 50 + 22.2=72.2. Додайте 10% для запуску двигуна: 79,4. Виберіть трансформатор на 80 кВА.



Комерційні будівлі (офіси, торгові центри)

Зосередьтеся на освітленні та системі опалення, вентиляції та кондиціонування: світлодіодне освітлення має високий коефіцієнт коефіцієнта корисної дії (0.95+), але системи опалення, вентиляції та кондиціонування повітря (кондиціонери, обігрівачі) мають нижчий коефіцієнт коефіцієнта корисної дії (0,8–0,85). Використовуйте середній PF 0,85 – 0,9.



Приклад: офіс площею 1000 м² з освітленням 5 кВт (LED, PF 0,95) і 15 кВт HVAC (PF 0,85). Розрахункова кВА=(5÷0,95) + (15÷0,85) ≈ 5.26 + 17.65=22.91. Додайте 10% запасу: 25,2. Виберіть трансформатор 30 кВА.



Житлові громади

Низька щільність завантаження, високий PF: більшість побутових приладів (холодильників, телевізорів, пральних машин) мають PF 0,9–0,95. Використовуйте середній PF 0,92 – 0,95.



Приклад: багатоквартирний комплекс 20 -, кожен із яких має навантаження 5 кВт (середнє). Загальне навантаження=20×5=100 кВт. Розрахункова кВА=100÷0,95 ≈ 105,26. Додайте 15% маржі (для пікового використання, наприклад, вечірнього приготування): 121,05. Виберіть трансформатор 125 кВА.





Q: Яка різниця між потужністю трансформатора (кВА) і фактичним споживанням електроенергії (кВт)? Як їх конвертувати під час виділення?

В: Основна відмінність полягає в тому, що «кВА означає уявну потужність (включаючи активну потужність + реактивну потужність), тоді як кВт стосується фактичного споживання електроенергії». Вони перетворюються через коефіцієнт потужності (PF) за формулою: кВА=кВт ÷ PF (основна формула для вибору).



Q: Які основні кроки для вибору потужності трансформатора? Як вибрати стандартні характеристики після розрахунку?

A: Виконайте точні розрахунки в 3 кроки, а потім узгодьте стандартні характеристики:

Обчисліть загальне навантаження: підсумуйте безперервні навантаження повністю;

• Перетворення періодичних навантажень за допомогою «коефіцієнта попиту» (наприклад, зварювальний апарат потужністю 20 кВт із частотою використання 30% забезпечує 20 × 0.3=6 кВт);
• Визначте коефіцієнт потужності: 0,75-0,85 для промислових сценаріїв, 0,85-0,9 для комерційних і 0,9-0,95 для житлових будинків;
• Додайте запас надійності: 10% для сценаріїв стабільного навантаження, 20% для сценаріїв,-орієнтованих на зростання, із високим потенціалом розширення. Після розрахунку виберіть «найменшу стандартну специфікацію, що перевищує розраховане значення».



З: Які різні точки фокусування для вибору потужності трансформатора в промислових, комерційних і житлових сценаріях?

A: Виберіть на основі характеристик навантаження:

• Промисловість/виробництво (заводи, майстерні): віддавайте перевагу пусковому струму-двигуна високої потужності (потрібна додаткова потужність 10%–15%). Навантаження зосереджені та коливаються; виберіть специфікації з великим запасом (наприклад, виберіть 80 кВА для розрахункових 79,4 кВА);
• Комерційні будівлі (офісні будівлі, торгові центри): основними навантаженнями є HVAC (PF 0,8-0,85) і світлодіодне освітлення (PF 0.95+). Розрахувати із середнім PF 0,85-0,9; рекомендують 30 кВА для офісів площею 1000 ㎡;
• Житлові будинки (квартири, мікрорайони): Побутова техніка має PF 0,9-0,95, з розосередженим навантаженням і максимальною концентрацією (наприклад, вечірнє приготування). Додайте 15% націнки; рекомендую 125 кВА для 20 квартир.



З: Чому ми не можемо вибрати трансформатор з точною відповідністю потужності до розрахункового значення? Який запас безпеки (коефіцієнт навантаження) слід зарезервувати?

A: Точна відповідність призводить до 3 основних ризиків:

• Нездатність витримати піковий пусковий струм обладнання (пусковий струм двигуна в 3-5 разів перевищує номінальне значення);
• Немає місця для розширення для майбутнього нового обладнання;
• Легке відключення від перевантаження під час нормальної роботи.
• Рекомендації щодо запасу міцності:
• Сценарії стабільного навантаження (зрілі офісні будівлі, старі житлові райони): додати 10%;
• Сценарії,-орієнтовані на зростання (нові заводи, нові житлові будинки): додайте 20%;
• Сценарії промислового-високочастотного перевантаження (промислові парки, важке виробництво): додайте 20%-30%.



Q: Як точно вибрати потужність для складних або невизначених навантажень?

A: Самооцінка-не рекомендується для складних сценаріїв; проконсультуватися з інженерами-електриками. Вони можуть провести детальний аналіз навантаження,-виміряти на місці фактичний коефіцієнт потужності та порекомендувати оптимальне значення кВА. У довгостроковій перспективі це дозволяє уникнути великих втрат, викликаних неправильними рішеннями.
