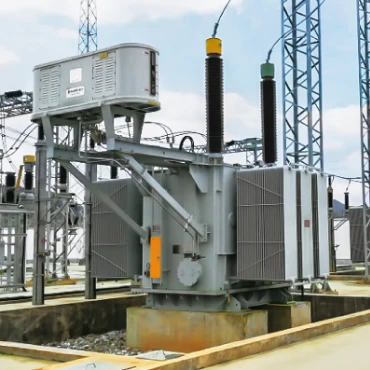

220 110 Тяговий трансформатор залізниці КВ
Висока напруга: 220±2*2,5% кВ
Низька напруга: 27,5 кВ
Тип: масляний-трансформатор
Напруга: 16000 кВА - 90000кВА
Група векторів: I,i0
Сервіс: індивідуальне обслуговування
Характер діяльності: Виробник
Є питання? Торгові представники GNEE зараз доступні для чату
Надіслати електронну-електронну пошту:sales@gneeelectric.com
тел.:+8615824687445
Henan GNEE Electric Co., Ltd. є одним із найнадійніших виробників і постачальників 220 110 кВ залізничних тягових трансформаторів у Китаї. Якщо ви збираєтеся придбати індивідуальний залізничний тяговий трансформатор 220 110 кВ, виготовлений у Китаї, ласкаво просимо отримати пропозицію від нашого заводу. В наявності якісна продукція та прийнятна ціна.
220 110 Ознайомлення з продуктом залізничного тягового трансформатора кВ
- 1. Використання системи ізоляції Nomex DuPont, зареєстрована торгова марка: Anleide.
- 2. Розширена семи-технологія контролю температури.
- 3. Висока здатність до перевантаження: відповідає типовим кривим перевантаження, здатна витримувати 30% перевантаження.
- 4. Низький частковий розряд: звичайний частковий розряд становить менше 40 пКл.
- 5. Стійкість до короткого замикання: відповідає робочим характеристикам частих коротких замикань на електрифікованих залізницях.
|
Однофазний тяговий трансформатор 220 кВ- |
|||||||
|
Номінальна потужність (кВА) |
Комбінація напруги та діапазон відводів |
Векторна група |
Втрати-без навантаження (кВт) |
Втрата навантаження (кВт) |
Поточний %-без навантаження |
Імпеданс напруги % |
|
|
Висока напруга (кВ) |
Низька напруга (кВ) |
||||||
|
16000 |
220±2 x 2.5% |
27.5 |
I,i0 |
16 |
55 |
0.65 |
10.5 |
|
20000 |
220±2 x 2.5% |
27.5 |
I,i0 |
19 |
66 |
0.6 |
10.5 |
|
25000 |
220±2 x 2.5% |
27.5 |
I,i0 |
23 |
77 |
0.6 |
10.5 |
|
31500 |
220±2 x 2.5% |
27.5 |
I,i0 |
27 |
89 |
0.5 |
10.5 |
|
40000 |
220±2 x 2.5% |
27.5 |
I,i0 |
32 |
103 |
0.45 |
10.5 |
|
50000 |
220±2 x 2.5% |
27.5 |
I,i0 |
38 |
124 |
0.45 |
10.5 |
|
63000 |
220±2 x 2.5% |
27.5 |
I,i0 |
44 |
148 |
0.4 |
10.5 |
|
75000 |
220±2 x 2.5% |
27.5 |
I,i0 |
50 |
167 |
0.4 |
10.5 |
|
90000 |
220±2 x 2.5% |
27.5 |
I,i0 |
57 |
191 |
0.35 |
10.5 |
Зі швидким розвитком високошвидкісних{0}}залізниць рівень напруги тягових трансформаторів залізниці продовжує підвищуватися. Електрична мережа 220 кВ має велику пропускну здатність, а гармоніки та компоненти зворотної -послідовності, що генеруються однофазними тяговими трансформаторами 220 кВ-, мають мінімальний вплив на електричну мережу 220 кВ. Система електропостачання 220 кВ забезпечує більшу стабільність і надійність, а однофазне-постачання краще узгоджується з характеристиками електрифікації залізниці. Він характеризується простотою захисту, меншими початковими інвестиціями та здатністю ефективно скорочувати експлуатаційні витрати залізниці. Оскільки економіка та енергетична система Китаю продовжують розвиватися, однофазне електропостачання 220 кВ-є неминучою тенденцією. Конфігурація підключення для одно-фазних тягових трансформаторів має форму I-I. Залежно від потужності або вимог користувача внутрішні з'єднання можуть бути послідовними або паралельними.
профіль компанії
GNEE TRANSFORMER має потужні виробничі потужності та ефективну маркетингову команду.
Наша трансформаторна продукція включає трансформатори надвисокої напруги 500 кВ, 400 кВ, 330 кВ, 220 кВ і 110 кВ, різноманітні сухі- трансформатори типу/масляні трансформатори/трансформатори з аморфних сплавів 35 кВ і нижче, нові енергетичні трансформатори та збірні підстанції,
Експортні серії: одно-фазний трансформатор, три-фазний трансформатор, циліндричний трансформатор, ізоляційний трансформатор, керуючий трансформатор, регулятор напруги та інші продукти, а також різні специфікації спеціальних трансформаторів, таких як заземлюючі трансформатори, дугогасильні котушки, біткойн-трансформатори, збірні кабіни, реактори, електропічні трансформатори, випрямні трансформатори, шахтні трансформатори, морські трансформатори та ін.
GNEE TRANSFORMER послідовно пройшов сертифікацію системи ISO9001, ISO14001, ISO45001, SA8000. У той же час розподільні трансформатори напругою 10 кВ і 35 кВ і коробчасті підстанції отримали міжнародну - сертифікацію Електротехнічної комісії IEC, сертифікацію UL США, сертифікацію TUV Німеччини, сертифікацію CE ЄС, сертифікацію KEMA в Голландії та сертифікацію GOST. Продажі нашої продукції охоплюють світовий ринок, включаючи 72 країни та регіони, такі як Сполучені Штати, Європа, Канада, Мексика тощо.
