Як контролювати витік масла та тиск у масляному баку трансформатора потужністю 1500 кВА?

Витік масла та неконтрольований тиск є двома найпоширенішими причинами передчасного виходу з ладу енергетичного обладнання,-наповненого рідиною. Якщо ви не знаєтеяк контролювати витік масла та тиск в aМасляний трансформаторний бак потужністю 1500 кВА, ваші інвестиції загрожують екологічними штрафами, незапланованим простоєм і навіть катастрофічним розривом резервуара.



Як сертифікований виробник ISO9001:2015 із понад 18-річним досвідом і інтелектуальною фабрикою 30 000㎡, GNEE розробила тисячі резервуарів, які залишаються-без витоків протягом 25+ років. У цьому вичерпному посібнику ми розкриваємо перевірені методи-від роботизованого зварювання до пристроїв для скидання тиску-, які гарантують,Масляний трансформатор потужністю 1500 кВАпрацює безпечно за будь-яких умов.

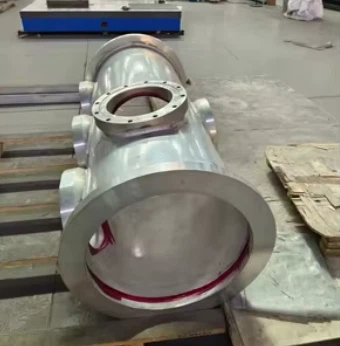

Фабричний склад GNEE з маслонаповненими трансформаторними баками потужністю 1500 кВА готові до відвантаження





Розумінняяк контролювати витік масла та тиск у масляному баку трансформатора потужністю 1500 кВАпочинається з усвідомлення наслідків невдачі. Резервуар не є пасивним контейнером-це динамічний резервуар під тиском, що піддається температурному розширенню, вібрації та діелектричній напрузі.



Висока вартість витоку масла

Навіть витік-розміром із дірочкою вМасляний трансформаторний бак потужністю 1500 кВАпризводить до:



• Діелектричний пробій: Oil level drops, exposing windings to air and moisture, which reduces insulation strength from >40 кВ/мм до<10 kV/mm.
• Екологічні штрафи:Розливи нафти спричиняють регулятивні штрафи (EPA, місцеві агентства) і дорогі заходи з відновлення.
• Оперативний простой:Пошук і усунення витоків часто вимагає знеструмлення трансформатора, що призведе до зупинки всього обладнання.
• Ризик пожежі:Витік масла поблизу гарячих радіаторів або електричних з'єднань створює серйозну небезпеку пожежі.



Небезпека неконтрольованого тиску

Коли трансформатор працює, температура масла підвищується від навколишнього середовища (наприклад, 20 градусів) до понад 100 градусів у гарячих точках. Об'єм масла збільшується приблизно на 5-7%.



Без належногоконтроль тиску, танк відчуває:

• Випинання або постійна деформація:Повторні цикли тиску втомна сталь.
• Екструзія прокладки:Високий тиск витягує м'які прокладки з фланцевих з'єднань.
• Розрив бака:У рідкісних випадках (внутрішнє дугове замикання) стрибки тиску можуть вибухнути резервуар, спричинивши осколки та пожежі мастила.



Регуляторні та страхові вимоги

Більшість промислових страхових компаній і мережевих кодексів задокументованіконтроль витоку масла і тискузаходів. Трансформатор без функціонуючого запобіжного клапана (PRV) або з видимими протіканнями не пройде перевірку та може призвести до втрати гарантії.



Зварювання бака для масляного трансформатора потужністю 1500 кВА





Ви не можете контролювати витоки після того, як бак побудований погано.Як контролювати витік масла та тискпочинається з правильного проектування бака та виробничих процесів. GNEE дотримується суворих протоколів.



Вибір матеріалу та розрахунок товщини

• Марка сталі:Ми використовуємо гарячекатану сталь Q235B (або нержавіючу сталь 304/316 для корозійних середовищ). Товщина стінки резервуара розраховується на основі максимального очікуваного тиску (зазвичай 0,7–0,8 бар) плюс коефіцієнт безпеки 3×.
• Захист від корозії: Internally, tanks are coated with epoxy or oil-resistant paint. Externally, we apply primer + topcoat (RAL colors) with a dry film thickness >120 μm.



Роботизоване зварювання – усунення людської помилки

Всі довгі шви (корпус резервуара, днище, фланець кришки) зварюються за допомогоюроботизоване зварювання MIG/MAG. Переваги включають:

• Постійна глибина проплавлення (без холодного зварювання).
• Відсутність пористості і шлакових включень.
• Параметри, що повторюються в кількох резервуарах.

Перевірка зварних швів за допомогою проникнення барвників (PT) або радіографічного (RT) тестування на партіях зразків.



100% протокол тестування на витік

коженМасляний трансформаторний бак потужністю 1500 кВАвихід з майстерні GNEE проходить:

• Наддув сухим повітрямдо 0,3 бар вище нормального робочого тиску.
• Занурення в ємність з водоюпротягом мінімум 30 хвилин.
• Візуальний огляддля будь-якого потоку бульбашок.
• Виявлення течі гелію(додатково для критично важливих клієнтів), щоб знайти витоки розміром до 1×10⁻⁵ мбар·л/с.
• Тільки резервуари з нульовим утворенням бульбашок проходять наші ворота контролю якості.



Дизайн фланця та кришки



Плоскі кришки з недостатньо закріпленими болтами є звичайними джерелами витоку. GNEE використовує:

• Посилені фланціз мінімум 16 болтами для кришки бака потужністю 1500 кВА.
• Точні-механічні канавки прокладкищоб запобігти бічній екструзії.
• Шпильки з нержавіючої сталііз-антизадирною мастилом для сталого крутного моменту.





Навіть ідеально зварений бак буде текти, якщо вийдуть з ладу прокладки. Освоєнняяк контролювати витік масла та тисквимагає правильного вибору матеріалу прокладки та методу встановлення.



Вибір матеріалу для трансформаторного масла

Не всі гуми стійкі до трансформаторного масла. GNEE використовує:

• NBR (нітрилбутадієновий каучук):Стандартний вибір, чудова маслостійкість, діапазон температур від -40 градусів до +120 градусів.
• FKM (фторвуглець / Viton®):Для високо-температурних або -хімічно стійких застосувань діапазон від -20 градусів до +200 градусів.
• Силіконова піна (для діафрагм консерватора):Висока гнучкість і низький рівень стиснення.

Ми уникаємо натурального каучуку або EPDM, які набухають і розкладаються в мінеральному маслі.



Геометрія та стиснення прокладки

Прокладка - це не просто гумова стрічка. Інженери GNEE уточнюють:

• Поперечний-розріз:Прямокутний або O-кільцевий профіль залежно від конструкції фланця.
• Ступінь стиснення:20–25% початкової товщини. Занадто низьке стиснення=шлях витоку; надто багато=розтріскування прокладки.
• Послідовність крутного моменту:Болти затягуються зіркоподібно до 80% межі текучості за допомогою каліброваних динамометричних ключів. Ми надаємо специфікацію крутного моменту на паспортній табличці.



Інтервали заміни

Навіть найкращі прокладки старіють. GNEE рекомендує:

• Перевірка кожні 2 рокидля видимих ​​тріщин або затвердіння.
• Заміна кожні 10-12 роківдля прокладок NBR.
• Заміна кожні 15-20 роківдля прокладок FKM.





Пасивної конструкції (товста сталь, хороші прокладки) недостатньо.Як контролювати витік масла та тисктакож потрібні активні пристрої, які реагують на зміни умов.



Клапан скидання тиску (PRV)

коженМасляний трансформаторний бак потужністю 1500 кВАповинен мати пружинний-PRV. Клапани джерел GNEE з:

• Встановлений тиск:0,7–0,8 бар (регулюється).
• Тиск повторного встановлення:У межах 70% встановленого тиску, щоб уникнути безперервного плачу.
• Візуальний індикатор:Червоний прапорець або спливаюча шпилька-вказує на те, що клапан спрацював.

Ущільнювальний ковпачок:Запобігає проникненню вологи, забезпечуючи вентиляцію.



Реле раптового тиску (SPR)

For internal arc faults (rare but catastrophic), pressure rises at rates >1 бар/мс. SPR спрацьовує верхній автоматичний вимикач протягом 2–3 мілісекунд, обмежуючи пошкодження. GNEE пропонує реле Бухгольца в поєднанні з функцією SPR.



Система масляного консерватора (для герметичних резервуарів)

Більшість трансформаторів потужністю 1500 кВА використовують aбачок консерваторавстановлений над основним баком. Коли масло розширюється, воно стікає в консерватор. Ключові компоненти:

• Діафрагма або сечовий міхур:Відокремлює масло від навколишнього повітря, запобігаючи окисленню і проникненню вологи.
• Осушувач повітря:Містить силікагель для осушення будь-якого повітря, яке потрапляє в консерватор.
• Магнітний покажчик рівня масла:Забезпечує дистанційне зчитування рівня масла.

Без консерватора (герметична конструкція) резервуар повинен витримувати повний тиск розширення, що збільшує ризик витоку.



Вакуумний вимикач/анти{0}}вакуумний клапан

Коли трансформатор охолоджується або знеструмлюється, масло стискається, створюючи вакуум. Без вакуумного вимикача резервуар може згорнутися всередину або засмоктати вологе повітря через невеликі витоки. GNEE встановлює-односторонній клапан, який відкривається при -0,2 бар для пропуску сухого повітря.





Теорії недостатньо. GNEE перевіряє коженМасляний трансформаторний бак потужністю 1500 кВАіз суворим режимом випробувань.

Тест	метод	Критерій прийнятності	Частота
Візуальний огляд зварних швів	VT (візуальне тестування) відповідно до ISO 17637	Без тріщин, пористості або порізів	100% швів
Тест на проникнення барвника	PT (випробування на проникнення) відповідно до ISO 3452	Жодних червоних ознак	10% довгих швів
Тест на витік повітря під тиском	Бак під тиском до 0,3 бар, занурений	Нуль бульбашок протягом 30 хв	100% танків
Тест на витік гелієм (опціонально)	Гелієвий спрей + мас-спектрометр	< 1×10⁻⁵ mbar·L/s	За бажанням клієнта
Перевірка клапана скидання тиску	Відкаліброване джерело повітря + манометр	Відкривається при встановленому тиску ±0,05 бар	100% клапанів
Вакуумний тест	Відкачайте резервуар до 50 Па абсолют	Підвищення тиску < 100 Па за 1 годину	100% танків





Нижче наведено стандартні параметри для GNEEМасляний трансформаторний бак потужністю 1500 кВАрозроблений для нульового витоку та безпечного керування тиском.

Параметр	Специфікація стандарту GNEE	Примітки
Матеріал бака	Гарячекатана сталь Q235B-	Нержавіюча сталь 304/316 за бажанням
Товщина стінки (корпуса)	6 мм (хв.)	Розраховано відповідно до розділу VIII ASME
Товщина стінки (кришка)	10 мм (хв.)	Посилений для жорсткості фланця
Процес зварювання	Роботизований MIG/MAG	100% візуальний огляд
Тиск випробування на герметичність	0,3 бар (повітря під водою)	Нуль бульбашок протягом 30 хв
Задане значення клапана скидання тиску	0,7 – 0,8 бар	Регульована, з візуальним індикатором
Уставка вакуумного вимикача	-0,2 бар	Одно-ходовий клапан
Тип консерватора	Діафрагма або сечовий міхур	Запобігає контакту-масла з повітрям
Ємність дегідратації	1,5 кг силікагелю	Колір-вказує на тип
Матеріал прокладки	NBR (стандарт) / FKM (опціонально)	Діапазон температур від -40 градусів до +120 градусів
Захист від корозії (зовнішній)	Епоксидна грунтовка + поліуретанове покриття	>ТСП 120 мкм, кольори RAL
Захист від корозії (внутрішній)	Масло{0}}стійке епоксидне покриття	Додатково для агресивних масел
Еталонний стандарт	IEC 60076-1, ANSI C57.12.00	Надані повні звіти про випробування
Гарантія	12 місяців проти протікання	Довічна технічна підтримка





Як часто я повинен перевіряти тиск свого масляного бака трансформатора потужністю 1500 кВА?
GNEE рекомендує проводити повний тест на герметичність під тиском повітря кожні 5 років під час планового технічного обслуговування. Для критично важливих установок рекомендується щорічний тест на нюх гелію.



Чи можу я усунути витік зварного шва на місці?
Тільки якщо ви зливаєте масло, продуваєте інертним газом і використовуєте сертифікованого зварника. Більшість польових ремонтів не вдається. GNEE рекомендує відправити резервуар у майстерню для належного зварювання та термічної обробки.



Яка найпоширеніша причина несправності прокладки?
Нерівномірний момент затягування болтів (-надмірне затягування з одного боку) і термічне старіння (загартування). Використовуйте динамометричний ключ і замінюйте прокладки кожні 10–12 років.



Чи пропонує GNEE модернізацію запобіжних клапанів для старих трансформаторів?
так Ми можемо постачати PRV, вакуумні вимикачі та комплекти консерваторів з перехідними фланцями, щоб відповідати наявним отворам бака. Зв'яжіться з нами і надайте креслення свого танка.



Що станеться, якщо силікагель для зневоднення повітря стане рожевим?
Він насичений вологою. Замініть або відновіть (випікайте при 120 градусах 4 години). Рожевий сапун пропускає вологе повітря в консерватор, який згодом забруднює масло.





Знаючияк контролювати витік масла та тиск у масляному баку трансформатора потужністю 1500 кВАмає важливе значення для захисту ваших активів, ваших людей і навколишнього середовища. Від роботизованого зварювання та 100% перевірки на герметичність до правильно визначених прокладок, запобіжних клапанів і консерваторів, кожна деталь має значення. Резервуар, який протікає або розривається, обійдеться вам набагато дорожче, ніж початкові інвестиції в якісне проектування.



Запитати ціну



Ви купуєте масляний трансформатор потужністю 1500 кВА для промислового, комунального або відновлюваного джерела енергії?Не приймайте резервуари з сумнівними зварними швами або заниженими пристроями тиску.Зв’яжіться з GNEE сьогодніщоб запросити детальну технічну таблицю, індивідуальне креслення резервуара та-пряму пропозицію заводу.



Попросіть нас про відеотур у прямому ефірі нашими лініями зварювання та тестування на герметичність. Нехай GNEE постачає бак трансформатора, який залишається сухим, безпечним і-без витоків протягом 25+ років-гарантовано.
