Охолодження тропічного трансформатора: масляні рішення для Сінгапуру та Південно-Східної Азії

У регіонах із постійно високою температурою та вологістю навколишнього середовища ефективне охолодження трансформаторів-відоме як тропічне охолодження трансформаторів-є наріжним каменем надійності енергосистеми. У Сінгапурі та ширшому регіоні Південно-Східної Азії середня температура часто перевищує 30 градусів, а рівень вологості часто перевищує 80%. За таких умов вибір відповідного методу охолодження для масляних-трансформаторів може визначити, чи пристрій надійно працює протягом десятиліть чи зазнає передчасного виходу з ладу, дорогого простою та скороченого терміну служби.



Масляні-трансформатори залишаються кращим вибором для багатьох застосувань у цьому регіоні завдяки їх чудовому розсіюванню тепла, високій здатності до перевантаження та-економічній-ефективності порівняно з альтернативами сухого-типу. Тим не менш, стандартні конструкції, засновані на максимальній температурі навколишнього середовища 30 або 40 градусів, як правило, вимагають ретельної адаптації для тропічного клімату.



У цьому посібнику зібрано великий досвід проектів із Сінгапуру, Індонезії, Малайзії, В’єтнаму та Таїланду. У ньому розглядаються основи методів охолодження, проблеми з навколишнім середовищем, практичні критерії відбору та реальні-результати проектів. Незалежно від того, чи є ви інженером-електриком, розробником проекту чи фахівцем із закупівель, який працює з центрами обробки даних, промисловими об’єктами, підстанціями з відновлюваними джерелами енергії чи комунальними мережами, ця стаття пропонує корисну інформацію щодо оптимізації ефективності охолодження тропічного трансформатора.



У підсумку ви зрозумієте, як збалансувати початкові капітальні витрати, довгострокову-надійність, енергоефективність і вимоги до обслуговування для конкретного застосування. Належне охолодження тропічного трансформатора не тільки забезпечує відповідність міжнародним стандартам, таким як IEC 60076, але й максимізує віддачу від інвестицій у суворих кліматичних умовах.



Для надійної роботи в суворих умовах наші масляні-трансформатори спеціально-спроектовані для тропічного середовища.

Отримайте безкоштовну технічну консультацію





Тропічний клімат Південно-Східної Азії викликає унікальні термічні навантаження. Середня річна температура в Сінгапурі становить приблизно 27–28 градусів, а максимальні значення часто досягають 35 градусів, а також стабільно висока вологість протягом року. Ці умови зменшують температурний градієнт, доступний для природного розсіювання тепла, змушуючи трансформатори працювати ближче до своїх теплових меж.



Основний вплив на масляні-трансформатори:

• Прискорене старіння ізоляції:Згідно з правилом Арреніуса, кожні підвищення робочої температури на 6-8 градусів можуть вдвічі скоротити термін служби целюлозної ізоляції.
• Знижена вантажопідйомність (зниження номінальних характеристик):Трансформатор, розроблений для температури навколишнього середовища 30 градусів, може вимагати зниження номіналу приблизно на 1–1,5% на градус Цельсія вище його проектної температури.
• Швидше розкладання масла:Підвищені температури сприяють окисленню, поглинанню вологи та утворенню шламу.
• Підвищення температури гарячих-температур:Це призводить до локального перегріву в обмотках і сердечнику.



У прибережних районах Південно-Східної Азії соляні бризки підвищують ризик корозії радіаторів і резервуарів, ускладнюючи охолодження тропічного трансформатора.



Ефективні стратегії поєднують відповідний клас охолодження з розширеними конструктивними функціями (такими як більші радіатори та складноефірні рідини з високою -температурою-загоряння) та інтелектуальним моніторингом.





Масло виконує дві функції: для електроізоляції та теплопередачі. Тепло, що виділяється в сердечнику та обмотках, передається маслу, яке циркулює через природну або примусову конвекцію до зовнішніх радіаторів або теплообмінників, де розсіюється в повітрі або воді.



Загальні позначення охолодження (IEC 60076):

Код охолодження	ПІБ	опис	Типове застосування
ONAN	Масло Натуральне Повітря Натуральне	Природна масляна конвекція + природний потік повітря	Менші агрегати, менші навантаження
ONAF	Натуральне повітряне масло	Природна циркуляція масла + примусове повітря (вентилятори)	Середні та великі одиниці, тропічне використання
OFAF	Масляний форсований повітряний форс	Масляні насоси + повітряні вентилятори	Великі силові трансформатори
OFWF	Масло Примусово Вода Примусово	Примусові теплообмінники масло + вода	Дуже великі або обмежені простором-інсталяції

• ONANповністю покладається на природну конвекцію. Він простий, тихий і не потребує-обслуговування, але його потужність обмежена в -високому середовищі навколишнього середовища.
• ONAFдодає вентилятори, які активуються при вищих навантаженнях або температурах, зазвичай забезпечуючи 15–33% додаткової потужності залежно від розміру трансформатора. Це робить його дуже популярним для тропічного охолодження трансформатора.



Усі позначення охолодження відповідають міжнародному стандарту IEC 60076, що забезпечує глобальну відповідність і постійну продуктивність.







Екваторіальне розташування Сінгапуру призводить до мінімальних сезонних коливань, але невблаганної спеки та вологості. Проекти повинні враховувати:

• Високі температури навколишнього середовища:Дизайн навколишнього середовища 40 градусів або вище є звичайним.
• Висока вологість і конденсація:Сприяє проникненню вологи, якщо сапуни або ущільнювачі невідповідні.
• Ризик сильних опадів і повені:Потрібні підняті фундаменти та корпуси з-рейтингом IP.
• Пил і забруднення:Може забивати ребра радіатора, знижуючи ефективність охолодження.
• Обмеження простору:Особливо в міських центрах обробки даних та індустріальних парках Сінгапуру.



Без належного охолодження трансформатора в тропічних умовах верхня-температура масла може перевищувати 95–105 градусів, а-температура гарячої точки — 110–120 градусів, що різко прискорює старіння.



Згідно з кліматичними даними Сінгапуру, постійна висока вологість і температура вище 30 градусів створюють значні проблеми з охолодженням.







Вибір оптимального методу охолодження включає кілька факторів:

• Потужність трансформатора та профіль навантаження:ONAN може бути достатнім приблизно до 5–10 МВА за помірних умов; ONAF є кращим вище цього діапазону або для високих коефіцієнтів навантаження в тропіках.
• Температура навколишнього середовища та висота над рівнем моря:Застосуйте поправки до зниження номінальних характеристик відповідно до вказівок IEC/IEEE.
• Середовище встановлення:У приміщенні (обмежений потік повітря) проти зовнішнього; шумові обмеження надають перевагу ONAN, де це можливо.
• Вимоги до резервування:Критична інфраструктура часто використовує подвійний-етап ONAF або системи резервного копіювання.
• Бюджет і витрати на життєвий цикл:Примусове охолодження збільшує капітальні витрати та обслуговування, але зменшує зниження номінальних характеристик і продовжує термін служби.



Рекомендована схема прийняття рішень

Тип проекту	Рекомендоване охолодження	Ключові причини	Очікувані переваги
Малий розподіл (<2.5 MVA)	ОНАН з полями	Простота, низькі витрати на обслуговування	Надійна базова продуктивність
Середній промисловий (2,5–10 МВА)	ONAF	Витримує пікові навантаження в спеку	+20–30% місткості, кращий контроль температури
Велика потужність / центр обробки даних	ONAF / OFAF	Висока надійність, економія простору	Мінімальне зниження номінальних характеристик, віддалений моніторинг
Прибережний район / висока вологість	ONAF + ефірне масло	Антикорозійний та вогнезахист	Подовжений термін служби, безпека





ОНАН у тропіках

• Плюси:Відсутність рухомих частин, тиха робота, низьке енергоспоживання.
• Мінуси: Significant derating (often 10–20% or more at ambients >40 градусів); вимагає більшої площі.



ONAF у тропіках

• Плюси:Автоматичне включення вентилятора підтримує температуру; підвищена здатність до перевантажень; доведений успіх у проектах Південно-Східної Азії.
• Мінуси:Потрібне обслуговування вентилятора; незначне підвищення шуму; вища початкова вартість.



Додаткові параметри

• Складноефірні рідини(натуральний або синтетичний): забезпечує вищу температурну стійкість і здатність до біологічного розкладання.
• Спрямований потік масла (OD…):покращує рівномірність охолодження.
• Інтелектуальне керування з датчиками температури IoT:оптимізувати роботу вентилятора та передбачити потреби в технічному обслуговуванні.



На практиці багато проектів у Сінгапурі використовують трансформатори з подвійним рейтингом ONAN/ONAF, які працюють переважно в режимі ONAF під час пікових умов для надійного охолодження тропічного трансформатора.



Вказівки щодо завантаження відповідають рекомендаціям IEEE C57.91 для роботи при високій--температурі навколишнього середовища.







Приклад 1: Проект Сінгапурського центру обробки даних (2024)

Гіпермасштабований центр обробки даних у Джуронзі потребував восьми трансформаторів потужністю 5 МВА для розподілу 11 кВ. Початкова конструкція ONAN показала, що ризики гарячих-точок перевищують 115 градусів за навколишнього середовища вище 35 градусів.

рішення:Перейшов на ONAF зі збільшеними радіаторами та ефір-олією. Вентилятори вмикаються при температурі верхньої-мастили 75 градусів.

Результати:

Тривале повне навантаження із середньою-температурою верхнього масла 68 градусів.

Нуль незапланованих відключень протягом перших 18 місяців.

Приблизне збільшення терміну служби ізоляції на 25%.



Приклад 2: Підстанція з відновлюваних джерел енергії, В’єтнам (2025)

Сонячна ферма зі змінними високими денними навантаженнями.

рішення:Дво-ступеневий ONAF забезпечує навантаження до 133% під час піків. Інтелектуальне керування, інтегроване з SCADA.

Переваги:Уникнення дорогого збільшення розміру при забезпеченні стабільності мережі.

Ці випадки демонструють, що адаптоване тропічне охолодження трансформатора забезпечує вимірну рентабельність інвестицій завдяки підвищеній надійності та зниженню загальної вартості володіння.





• Фаза проектування:Виконайте детальне термічне моделювання (CFD), використовуючи фактичні дані навколишнього середовища.
• Установка:Забезпечте достатній простір для потоку повітря; піднімати обладнання вище рівня повені.
• Моніторинг:Встановіть аналіз розчинених газів (DGA), датчики температури та онлайн-монітори стану масла.
• Технічне обслуговування:Проводьте щоквартальні візуальні перевірки, щорічне тестування вентиляторів і відбір проб масла кожні 6–12 місяців.
• Захист навколишнього середовища:Використовуйте корозійно{0}}стійкі покриття та компоненти з нержавіючої сталі в прибережних зонах.
• Навчання:Переконайтесь, що місцеві команди розуміють логіку керування вентиляторами та процедури надзвичайних ситуацій.



Таблиця контрольного списку технічного обслуговування (рекомендована частота)

діяльність	Частота	Відповідальність
Візуальне та теплове сканування	Щомісяця	Команда сайту
Перевірка роботи вентилятора	Щоквартально	Бригада електриків
Відбір проб масла та DGA	6–12 місяців	Атестована лабораторія
Чистка радіатора	Щорічно або за потребою	Підрядник з технічного обслуговування

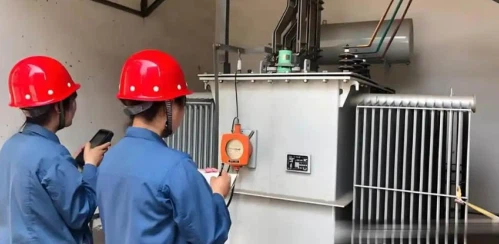

[Підпис до зображення: регулярне технічне обслуговування забезпечує-тривалу надійність систем охолодження тропічних трансформаторів.]





Ефективне тропічне охолодження трансформатора має важливе значення для надійної енергетичної інфраструктури в Сінгапурі та Південно-Східній Азії. Розуміючи проблеми навколишнього середовища, опановуючи такі методи охолодження, як ONAN і ONAF, і застосовуючи уроки з реальних проектів, зацікавлені сторони можуть значно підвищити продуктивність трансформатора, довговічність і загальний успіх проекту.



Інвестиції в правильну стратегію охолодження заздалегідь мінімізують ризики та забезпечують чудову довгострокову-вигоду. Наша команда інженерів-з багатим досвідом роботи в Південно-Східній Азії-готова допомогти, щоб отримати індивідуальні рекомендації, теплові розрахунки або-пропозиції для вашого наступного тропічного обладнання.



Готові оптимізувати своє рішення для охолодження тропічного трансформатора?

👉 Зв’яжіться з нами сьогодні, щоб отримати безкоштовну технічну консультацію та оцінку сайту.



Чи потребує трансформатор охолодження?

Розмір і потужність трансформатора: щоб забезпечити роботу в допустимих температурних межах,більші трансформатори з вищими параметрами вимагають більш ефективних методів охолодження. З іншого боку, простіші системи охолодження, такі як Oil Natural Air Natural (ONAN), можуть використовуватися меншими трансформаторами.



Як працює система охолодження трансформатора?

Тепло, вироблене в обмотці трансформатора під час роботи, спочатку поглинається охолоджуючим маслом трансформатора, нагріте масло потім передає це тепло баку трансформатора, який має ребра охолодження трансформатора. Тоді для відведення тепла від бака трансформатора зазвичай використовується вільна або примусова конвекція.



Яка різниця між OFAF і ODAF?

OFAF (Oil Forced Air Forced): Насоси забезпечують циркуляцію масла, а вентилятори нагнітають повітря для охолодження. 4. ODAF (Oil Directed Air Forced): нафта направляється через спеціальні канали насосами з примусовим повітряним охолодженням..



Які існують способи охолодження трансформаторів?

Масляні-трансформатори охолоджуються за допомогоюмасло-повітряним або масляним-методом охолодження водою. Для масляних-трансформаторів існує ширший діапазон методів охолодження. (Мінеральна) олія Natural Air Natural (ONAN) – сердечник і котушки охолоджуються оточуючим маслом.
